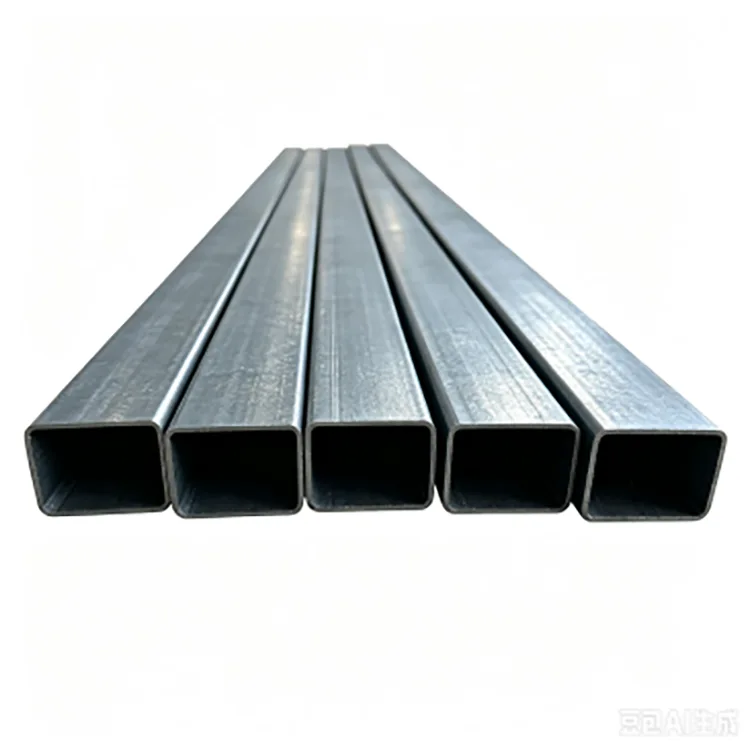

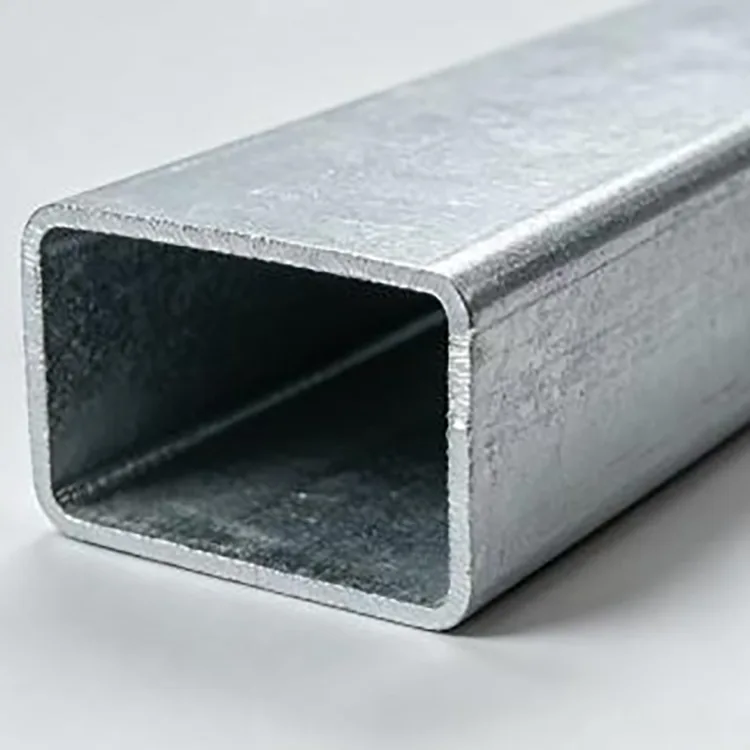

হট-ডিপ গ্যালভানাইজড আয়তক্ষেত্রাকার ইস্পাত টিউব

হট-ডিপ গ্যালভানাইজড আয়তক্ষেত্রাকার ইস্পাত টিউব হল একটি ঢালাই করা আয়তক্ষেত্রাকার ফাঁপা অংশ যা Q235B, Q355B বা অন্যান্য নির্দিষ্ট কার্বন ইস্পাত গ্রেড থেকে তৈরি। স্টিলের স্ট্রিপটি একটি আয়তক্ষেত্রাকার প্রোফাইলে ঠান্ডা-গঠিত হয়, উচ্চ-ফ্রিকোয়েন্সি ঢালাই করা হয়, মাপ করা হয় এবং শেষ করা টিউবটি পৃষ্ঠের প্রস্তুতি এবং হট-ডিপ গ্যালভানাইজিংয়ের মধ্য দিয়ে যাওয়ার আগে।

আয়তক্ষেত্রাকার অংশটি উপযোগী হয় যখন লোড বা ইনস্টলেশনের স্থান একটি বর্গক্ষেত্র টিউবের চেয়ে বেশি দিকনির্দেশক হয়। এটি বন্ধনী, প্যানেল এবং সংযোগের জন্য একটি বিস্তৃত মুখ প্রদান করে যখন বিভাগটিকে ওজনে তুলনামূলকভাবে দক্ষ রাখে। বহিরঙ্গন কাঠামোর জন্য, দস্তা আবরণ আর্দ্রতা এবং বায়ুমণ্ডলীয় ক্ষয়ের বিরুদ্ধে অতিরিক্ত সুরক্ষা প্রদান করে, টিউবটিকে এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যেখানে আবরণযুক্ত কালো ইস্পাতে নিয়মিত পৃষ্ঠের চিকিত্সার প্রয়োজন হয়।

টিউবটি একটি প্রমিত দৈর্ঘ্য হিসাবে সরবরাহ করা যেতে পারে বা কাটিং, পাঞ্চিং, নমন, স্লটিং, ড্রিলিং, শেষ বন্ধ এবং বেভেলিং সহ প্রকল্পের অঙ্কন অনুযায়ী প্রক্রিয়া করা যেতে পারে।

প্রযুক্তিগত বিশেষ উল্লেখ

কেন একটি আয়তক্ষেত্রাকার বিভাগ ব্যবহার?

আয়তক্ষেত্রাকার এবং বর্গাকার ফাঁপা বিভাগের মধ্যে প্রধান পার্থক্য কেবল চেহারা নয়। প্রস্থ-থেকে-উচ্চতা অনুপাত পরিবর্তন করে যে বিভাগটি কীভাবে একটি কাঠামোতে ফিট করে এবং এটি কতটা দক্ষতার সাথে উপলব্ধ স্থান ব্যবহার করে।

একটি আয়তক্ষেত্রাকার টিউব প্রায়ই অনুভূমিক সদস্য, ফ্রেম এবং সমর্থনগুলির জন্য নির্বাচন করা হয় যেখানে একটি দিক অন্যটির চেয়ে বেশি বিভাগের গভীরতার প্রয়োজন। এটি পর্দার প্রাচীরের উপাদান, প্যানেল, বন্ধনী এবং যান্ত্রিক অংশগুলির জন্য একটি বিস্তৃত মাউন্টিং মুখ প্রদান করে।

উদাহরণস্বরূপ, একটি 100×60 মিমি সেকশন ফ্যাব্রিকেটরকে 100×100 মিমি বর্গ নল থেকে শক্ততা, ইনস্টলেশনের স্থান এবং উপাদান ব্যবহারের একটি ভিন্ন সমন্বয় দেয়। তাই সঠিক পছন্দটি শুধুমাত্র বিভাগের নামের পরিবর্তে স্প্যান, লোড, সংযোগ পদ্ধতি এবং উপলব্ধ ইনস্টলেশন স্থানের উপর ভিত্তি করে হওয়া উচিত।

হট-ডিপ গ্যালভানাইজিং: এটি কী পরিবর্তন করে

ইস্পাত টিউব গঠিত হয় এবং প্রথমে ঝালাই করা হয়, তারপর galvanizing জন্য প্রস্তুত করা হয়। পৃষ্ঠের দূষক এবং অক্সাইডগুলি ডিগ্রীজিং, পিকলিং এবং সক্রিয়করণের মাধ্যমে অপসারণ করা হয় যাতে গলিত দস্তা ইস্পাত পৃষ্ঠের সাথে সঠিকভাবে প্রতিক্রিয়া করতে পারে।

প্রস্তুত নলটি প্রায় 450 ডিগ্রি সেলসিয়াসে গলিত জিঙ্কে নিমজ্জিত হয়। প্রত্যাহারের পরে, একটি অবিচ্ছিন্ন প্রতিরক্ষামূলক আবরণ পেতে শীতলকরণ এবং সমাপ্তি করা হয়।

এই ক্রমটি কাঠামোগত প্রোফাইলের জন্য গুরুত্বপূর্ণ কারণ সমাপ্ত আয়তক্ষেত্রাকার অংশ, কোণ এবং উন্মুক্ত পৃষ্ঠগুলি সহ, গঠনের পরে ক্ষয়-সুরক্ষা চিকিত্সা গ্রহণ করে। প্রকল্প সংগ্রহের জন্য, ক্রেতাদের একটি টিউব "গ্যালভানাইজড" কিনা তা জিজ্ঞাসা করার পরিবর্তে প্রয়োজনীয় জিঙ্ক লেপের স্পেসিফিকেশন নিশ্চিত করা উচিত।

দস্তা আবরণ নির্বাচন

যথোপযুক্ত দস্তা আবরণ আয়তক্ষেত্রাকার নল কোথায় ইনস্টল করা হবে তার উপর নির্ভর করে।

এই পরিসংখ্যানগুলি সর্বজনীন পরিষেবা-জীবনের গ্যারান্টির পরিবর্তে আবরণ বিকল্প। উপকূলীয়, রাসায়নিক বা ক্রমাগত ভেজা পরিবেশের জন্য, প্রকল্পের অতিরিক্ত আবরণ ব্যবস্থা, নিষ্কাশন, কাট-এজ সুরক্ষা এবং সংযোগের বিবরণ বিবেচনা করা উচিত।

Q235B নাকি Q355B?

Q235B অনেকগুলি প্রচলিত ফ্রেম, সমর্থন, বেড়া, যন্ত্রপাতি কাঠামো এবং সাধারণ স্টিলওয়ার্কের জন্য উপযুক্ত যেখানে কাঠামোগত গণনার জন্য উচ্চ-শক্তির গ্রেডের প্রয়োজন হয় না।

Q355B আরও উপযুক্ত যখন ডিজাইনে বেশি লোড, দীর্ঘ স্প্যান, শক্তিশালী বাতাস বা তুষার প্রয়োজনীয়তা জড়িত থাকে বা যখন অংশের ওজন হ্রাস করা গুরুত্বপূর্ণ। প্রতিটি অ্যাপ্লিকেশনের জন্য কেবল শক্তিশালী উপাদান নির্বাচন করার পরিবর্তে ইঞ্জিনিয়ারিং গণনা থেকে চূড়ান্ত গ্রেড নির্বাচন করা উচিত।

রপ্তানি আদেশের জন্য, প্রয়োজনীয় ইস্পাত গ্রেড, প্রযোজ্য মান, যান্ত্রিক বৈশিষ্ট্য এবং পরিদর্শন নথিগুলি উত্পাদনের আগে নিশ্চিত করা উচিত।

প্রাচীর বেধ এবং বিভাগের আকার

দেয়ালের বেধ অংশের ওজন, দৃঢ়তা, সংযোগের শক্তি এবং বানোয়াট কার্যকারিতার উপর সরাসরি প্রভাব ফেলে।

হালকা-ডিউটি ​​ফ্রেম এবং ঘেরের কাঠামোগুলি পাতলা-প্রাচীরের অংশগুলি ব্যবহার করতে পারে, যখন লোড বহনকারী ফ্রেম, সরঞ্জামের বেস এবং বৃহত্তর বহিরঙ্গন কাঠামোর জন্য সাধারণত ঘন দেয়াল প্রয়োজন হয়।

20×40–200×400 মিমি পরিসর অপেক্ষাকৃত কমপ্যাক্ট ফ্রেমগুলিকে বৃহত্তর কাঠামোগত সদস্যদের মাধ্যমে কভার করে। একটি উদ্ধৃতির জন্য, ক্রেতাদের প্রয়োজনীয় বাইরের মাত্রা, প্রাচীরের বেধ, দৈর্ঘ্য, ইস্পাত গ্রেড, দস্তা আবরণের প্রয়োজনীয়তা এবং পরিমাণ প্রদান করা উচিত। যদি টিউব একটি কাঠামোগত সদস্য হিসাবে ব্যবহার করা হবে, স্প্যান, লোড এবং সংযোগ শর্তাবলী উপাদান নির্বাচনের জন্যও দরকারী।

উত্পাদন প্রক্রিয়া

স্টিলের কয়েল দিয়ে উৎপাদন শুরু হয় যা গ্রেড, বেধ এবং পৃষ্ঠের অবস্থার জন্য পরীক্ষা করা হয়। তারপর স্ট্রিপটি সমতল করা হয় এবং ধীরে ধীরে প্রয়োজনীয় আয়তক্ষেত্রাকার প্রোফাইলে ঠান্ডা হয়ে যায়।

উচ্চ-ফ্রিকোয়েন্সি ঢালাই গঠিত স্ট্রিপের সাথে যোগ দেয়, তারপরে সমাপ্ত অংশ নিয়ন্ত্রণ করতে সাইজিং এবং সোজা করা হয়। স্থির-দৈর্ঘ্য কাটিয়া, খোঁচা বা অন্যান্য প্রাক-প্রক্রিয়াকরণ galvanizing আগে আদেশ অনুযায়ী সম্পন্ন করা যেতে পারে.

প্রস্তুত টিউব তারপর degreasing, পিকলিং এবং ফ্লাক্স চিকিত্সা মাধ্যমে যান. হট-ডিপ গ্যালভানাইজিং আনুমানিক 450°C তাপমাত্রায় করা হয়, তারপরে কুলিং, জিঙ্ক-সারফেস ফিনিশিং এবং চূড়ান্ত ডাইমেনশনাল এবং লেপ পরিদর্শন করা হয়।

গ্যালভানাইজ করার আগে মূল গঠন এবং পাঞ্চিং অপারেশনগুলি সম্পূর্ণ করাও তৈরি করার সময় সমাপ্ত জিঙ্ক আবরণের অপ্রয়োজনীয় ক্ষতি এড়াতে সহায়তা করে।

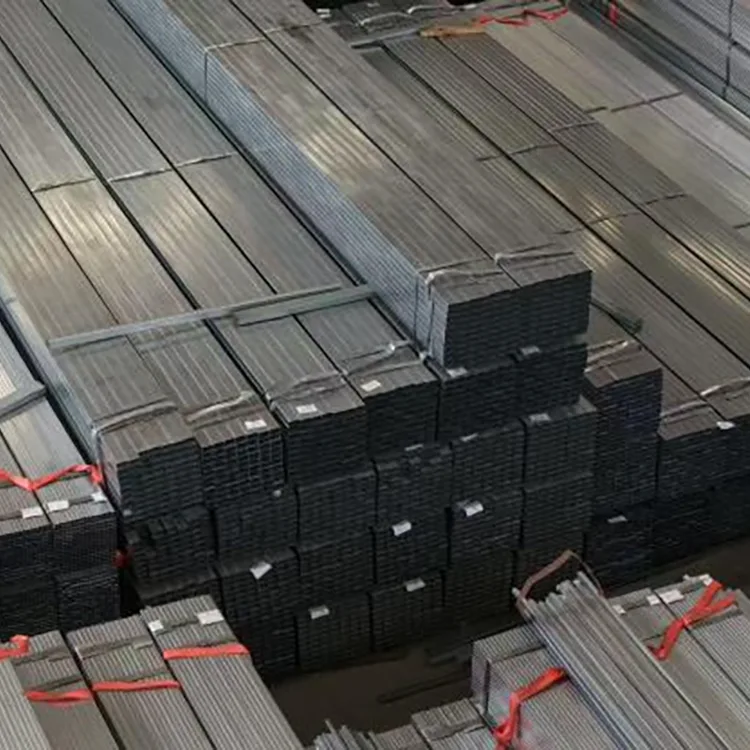

চালানের আগে গুণমান নিয়ন্ত্রণ

বাল্ক অর্ডারের জন্য, গুণমান শুধুমাত্র চেহারা দ্বারা নির্ধারিত হয় না। ইনকামিং ইস্পাত গ্রেড এবং বেধ প্রথমে পরীক্ষা করা হয়, তারপর গঠন এবং সমাপ্ত-টিউব পরিদর্শনের সময় মাত্রিক পরিদর্শন দ্বারা অনুসরণ করা হয়।

মূল চেকপয়েন্টগুলির মধ্যে রয়েছে আয়তক্ষেত্রাকার মাত্রা, প্রাচীরের বেধ, সোজাতা, ঢালাই অবস্থা, কাটা দৈর্ঘ্য, পৃষ্ঠের গুণমান এবং দস্তা আবরণ। সম্মত প্রকল্পের স্পেসিফিকেশনের বিপরীতে আবরণের ওজন বা বেধ পরীক্ষা করা যেতে পারে।

রপ্তানি প্রকল্পের জন্য, উপাদান সার্টিফিকেট, পরিদর্শন রেকর্ড, প্যাকিং তালিকা এবং অন্যান্য প্রয়োজনীয় নথি অর্ডার অনুযায়ী প্রস্তুত করা যেতে পারে। ক্রেতা বা প্রকল্পের প্রয়োজন হলে তৃতীয় পক্ষের পরিদর্শনের ব্যবস্থা করা যেতে পারে।

যেখানে এটি ব্যবহার করা হয়

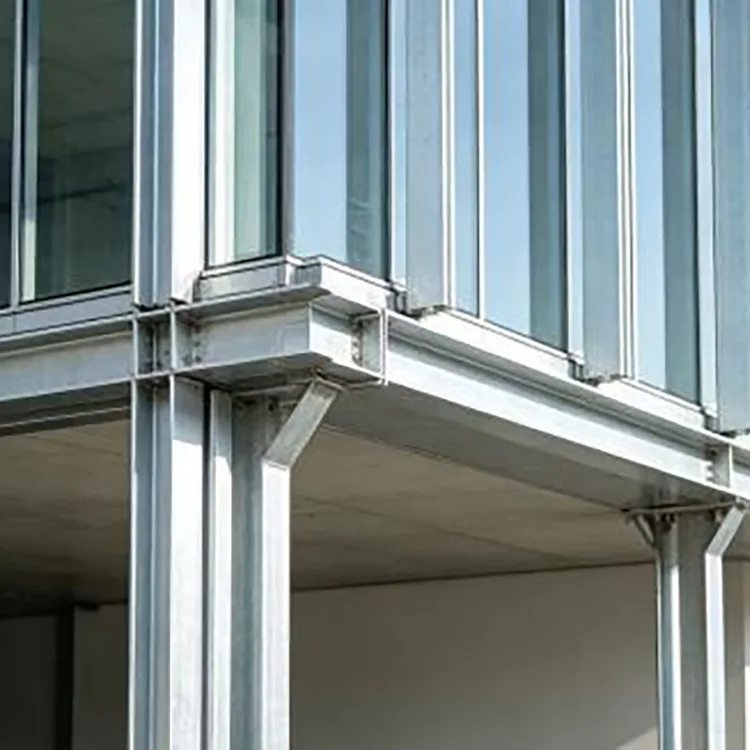

কার্টেন ওয়াল এবং বিল্ডিং স্ট্রাকচার

আয়তক্ষেত্রাকার মুখটি পর্দার প্রাচীরের ফ্রেম, ফ্যাসাড সমর্থন, পার্টিশন এবং সেকেন্ডারি স্ট্রাকচারাল সদস্যদের জন্য সুবিধাজনক যেখানে সংযোগের স্থান এবং দিকনির্দেশক দৃঢ়তা গুরুত্বপূর্ণ।

পৌর এবং বহিরঙ্গন কাঠামো

গার্ডেল, হ্যান্ড্রেইল, আশ্রয়কেন্দ্র, ল্যান্ডস্কেপ কাঠামো, বিজ্ঞাপনের ফ্রেম এবং অন্যান্য উন্মুক্ত স্টিলওয়ার্ক হট-ডিপ গ্যালভানাইজিংয়ের অতিরিক্ত ক্ষয় সুরক্ষা থেকে উপকৃত হয়।

ফটোভোলটাইক প্রকল্প

আয়তক্ষেত্রাকার টিউবগুলি নির্বাচিত পিভি সমর্থন সদস্য, সরঞ্জাম ফ্রেম এবং সহায়ক কাঠামোর জন্য ব্যবহার করা যেতে পারে। উপকূলীয় বা উচ্চ-আদ্রতা প্রকল্পের জন্য, ক্ষয়কারী পরিবেশ অনুযায়ী উচ্চ দস্তার স্পেসিফিকেশন বিবেচনা করা উচিত।

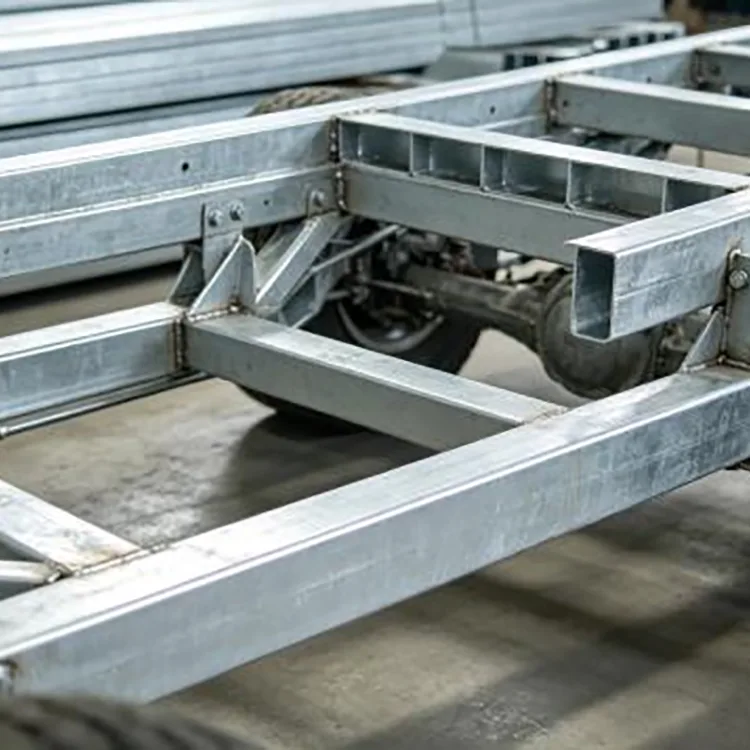

যন্ত্রপাতি এবং সরঞ্জাম ফ্রেম

আয়তক্ষেত্রাকার অংশের সমতল মুখগুলি বন্ধনী ইনস্টলেশন এবং সরঞ্জাম মাউন্ট করা সহজ করে। সাধারণ ব্যবহারের মধ্যে রয়েছে মেশিন বেস, কনভেয়ার ফ্রেম, অটোমেশন সমর্থন এবং সরঞ্জাম প্ল্যাটফর্ম।

গুদামজাতকরণ এবং শিল্প সুবিধা

টিউবটি র্যাক উপাদান, সমর্থন ফ্রেম, গুদাম কাঠামো এবং অক্জিলিয়ারী সদস্যদের জন্য ব্যবহার করা যেতে পারে যেখানে মাত্রিক সামঞ্জস্য এবং জারা প্রতিরোধের প্রয়োজন হয়।

গ্রীনহাউস, অস্থায়ী কাঠামো এবং ট্রাস

আয়তক্ষেত্রাকার জ্যামিতি, মাঝারি ওজন এবং উপলব্ধ প্রক্রিয়াকরণের সংমিশ্রণ এটিকে গ্রিনহাউস ফ্রেম, স্টেজ স্ট্রাকচার, অস্থায়ী ফ্রেম এবং অন্যান্য গড়া অ্যাসেম্বলির জন্য উপযুক্ত করে তোলে।

ডেলিভারির আগে প্রক্রিয়াকরণ

বারবার ইনস্টলেশন মাত্রা সহ প্রকল্পগুলির জন্য, প্রাক-প্রক্রিয়াকরণ কাজের সাইটে কাটা এবং ড্রিলিং কাজ কমাতে পারে।

সাধারণ পরিষেবাগুলির মধ্যে রয়েছে ফিক্সড-লেন্থ কাটিং, পাঞ্চিং, স্লটিং, ড্রিলিং, বেন্ডিং, বেভেলিং এবং এন্ড ক্লোজিং। প্রক্রিয়াকরণ একটি অঙ্কন, DXF/CAD ফাইল বা একটি মাত্রা সময়সূচীর উপর ভিত্তি করে করা যেতে পারে।

গ্যালভানাইজ করার পরে যখন গর্ত বা কাট করা হয়, তখন উন্মুক্ত ইস্পাত অঞ্চলটি উপযুক্ত দস্তা সমৃদ্ধ মেরামত সুরক্ষা পেতে হবে। এই কারণে, যখনই উত্পাদন নকশা অনুমতি দেয় তখনই হট-ডিপ গ্যালভানাইজিং পর্যায়ের আগে পরিকল্পিত পাঞ্চিং এবং কাটা সম্পূর্ণ করা বাঞ্ছনীয়।

হট-ডিপ গ্যালভানাইজড আয়তক্ষেত্রাকার টিউব বনাম কালো আয়তক্ষেত্রাকার টিউব

পছন্দটি মূলত ইনস্টলেশন পরিবেশ এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তার উপর নির্ভর করে।

কালো আয়তক্ষেত্রাকার টিউবের প্রাথমিক উপাদান খরচ কম এবং এটি শুষ্ক অন্দর কাঠামোর জন্য ভাল কাজ করতে পারে যেখানে পৃষ্ঠটি একটি উপযুক্ত আবরণ পাবে বা ক্ষয় একটি প্রধান উদ্বেগের বিষয় নয়।

হট-ডিপ গ্যালভানাইজড আয়তক্ষেত্রাকার টিউবটিতে একটি দস্তা আবরণ রয়েছে যা একটি শারীরিক বাধা এবং বলির ক্ষয় সুরক্ষা উভয়ই প্রদান করে। তাই এটি বহিরঙ্গন এবং আর্দ্র অ্যাপ্লিকেশনের জন্য আরও উপযুক্ত যেখানে বারবার পেইন্টিং বা মরিচা চিকিত্সা রক্ষণাবেক্ষণের কাজকে বাড়িয়ে তুলবে।

দীর্ঘমেয়াদী বহিরঙ্গন প্রকল্পের জন্য, শুধুমাত্র ক্রয় মূল্যের সাথে তুলনা করা বিভ্রান্তিকর হতে পারে। আবরণ স্পেসিফিকেশন, প্রত্যাশিত এক্সপোজার, বানোয়াট প্রয়োজনীয়তা এবং রক্ষণাবেক্ষণ পরিকল্পনা সব খরচ তুলনা অন্তর্ভুক্ত করা উচিত.

প্রকল্প অ্যাপ্লিকেশন

পৌর পরিবহন কাঠামো

একটি মিউনিসিপ্যাল ​​রোড এবং ট্রাফিক প্রকল্প Q235B 100×60×4 মিমি হট-ডিপ গ্যালভানাইজড আয়তক্ষেত্রাকার টিউব ব্যবহার করে রাস্তার আশ্রয় এবং রেললাইন কাঠামো সহ সমর্থন ফ্রেমের জন্য। আয়তক্ষেত্রাকার-বিভাগের দৃঢ়তা এবং গ্যালভানাইজড সুরক্ষার সংমিশ্রণটি বৃষ্টি, বাতাস এবং ধুলোর বাইরের এক্সপোজারের জন্য নির্বাচন করা হয়েছিল।

গুদাম এবং শিল্প সুবিধা

একটি লজিস্টিক গুদাম প্রকল্পে 40×80×2.0 মিমি হট-ডিপ গ্যালভানাইজড আয়তক্ষেত্রাকার টিউব র্যাক এবং সরঞ্জাম-ফ্রেম অ্যাপ্লিকেশনের জন্য ব্যবহার করা হয়েছে। সামঞ্জস্যপূর্ণ বিভাগের মাত্রা সমাবেশে সাহায্য করেছিল, যখন গ্যালভানাইজড পৃষ্ঠ গুদাম এবং শিল্প ব্যবহারের সাথে যুক্ত আর্দ্র অবস্থার জন্য উপযুক্ত ছিল।

প্রকিউরমেন্ট চেকলিস্ট

একটি বাল্ক অর্ডার দেওয়ার আগে, এই পয়েন্টগুলি নিশ্চিত করুন:

FAQ

আয়তক্ষেত্রাকার এবং বর্গাকার গ্যালভানাইজড ইস্পাত টিউবের মধ্যে পার্থক্য কী?

বর্গক্ষেত্র টিউবের সমান পার্শ্ব মাত্রা রয়েছে এবং এটি সাধারণত কলাম, ফ্রেম এবং সদস্যদের জন্য ব্যবহৃত হয় যার জন্য আরও সুষম জ্যামিতি প্রয়োজন। আয়তক্ষেত্রাকার টিউবের বিভিন্ন পার্শ্ব দৈর্ঘ্য রয়েছে এবং এটি প্রায়শই অনুভূমিক সদস্য, পর্দার প্রাচীরের ফ্রেম, সরঞ্জামের কাঠামো এবং অ্যাপ্লিকেশনগুলির জন্য আরও সুবিধাজনক যেখানে দিকনির্দেশক দৃঢ়তা বা একটি বিস্তৃত মাউন্ট পৃষ্ঠ দরকারী।

আয়তক্ষেত্রাকার টিউব কি অ-মানক মাত্রায় সরবরাহ করা যেতে পারে?

হ্যাঁ। অ-মানক বিভাগের আকার, নির্দিষ্ট দৈর্ঘ্য এবং প্রক্রিয়াকরণ প্রয়োজনীয়তা প্রকল্প অঙ্কন এবং উত্পাদন সম্ভাব্যতা অনুযায়ী আলোচনা করা যেতে পারে।

আপনি চালান আগে টিউব কাটা এবং পাঞ্চ করতে পারেন?

হ্যাঁ। কাটিং, পাঞ্চিং, স্লটিং, ড্রিলিং, বেন্ডিং, এন্ড ক্লোজিং এবং বেভেলিং ব্যবস্থা করা যেতে পারে। গ্যালভানাইজড পণ্যের জন্য, পরিকল্পিত প্রক্রিয়াকরণ সাধারণত হট-ডিপ গ্যালভানাইজ করার আগে সম্পন্ন করা হয় যেখানে ব্যবহারিক।

প্রতিটি বহিরঙ্গন প্রকল্পের জন্য কি 200-275 g/m² দস্তা আবরণ প্রয়োজন?

না। সাধারণ অভ্যন্তরীণ বহিরঙ্গন এক্সপোজারের জন্য স্বয়ংক্রিয়ভাবে সর্বোচ্চ দস্তা স্তরের প্রয়োজন হয় না। আবরণ আর্দ্রতা, লবণ স্প্রে, রাসায়নিক এক্সপোজার, ভেজা ফ্রিকোয়েন্সি এবং প্রত্যাশিত পরিষেবা সময় অনুযায়ী নির্বাচন করা উচিত।

Q355B সরাসরি Q235B প্রতিস্থাপন করতে পারে?

স্বয়ংক্রিয়ভাবে নয়। যদিও Q355B এর শক্তি বেশি, স্টিলের গ্রেড পরিবর্তন করার অর্থ এই নয় যে একই বিভাগটি সর্বদা কাঠামোগত নকশা, সংযোগ, ঢালাই প্রয়োজনীয়তা এবং প্রযোজ্য মান পরীক্ষা না করে ব্যবহার করা যেতে পারে।

হট-ডিপ গ্যালভানাইজড আয়তক্ষেত্রাকার টিউব ঢালাই করা যেতে পারে?

হ্যাঁ, কিন্তু ঢালাই স্থানীয় দস্তা আবরণের ক্ষতি করে এবং দস্তাযুক্ত ধোঁয়া তৈরি করে। উপযুক্ত বায়ুচলাচল, ঢালাই পদ্ধতি এবং ঢালাই পরবর্তী জিঙ্ক সমৃদ্ধ মেরামত প্রয়োজন।

রপ্তানি আদেশের জন্য কি নথি সরবরাহ করা যেতে পারে?

উপাদান শংসাপত্র, পণ্য পরিদর্শন রেকর্ড, প্যাকিং তালিকা, বাণিজ্যিক চালান এবং অন্যান্য রপ্তানি বা প্রকল্প নথি সম্মত আদেশ প্রয়োজনীয়তা অনুযায়ী প্রস্তুত করা যেতে পারে.

স্বাভাবিক প্রসবের সময় কি?

সাধারণ স্টক অর্ডারগুলি সাধারণত প্রায় 3-7 কার্যদিবসের মধ্যে চালানের জন্য প্রস্তুত করা যেতে পারে। স্ট্যান্ডার্ড প্রোডাকশন অর্ডার সাধারণত 10-15 কার্যদিবসের কাছাকাছি হয়, যখন বড়-ভলিউম বা কাস্টমাইজড অর্ডারগুলি বিভাগ আকার, দস্তা আবরণ এবং প্রক্রিয়াকরণের প্রয়োজনীয়তা অনুসারে নিশ্চিত করা উচিত।
