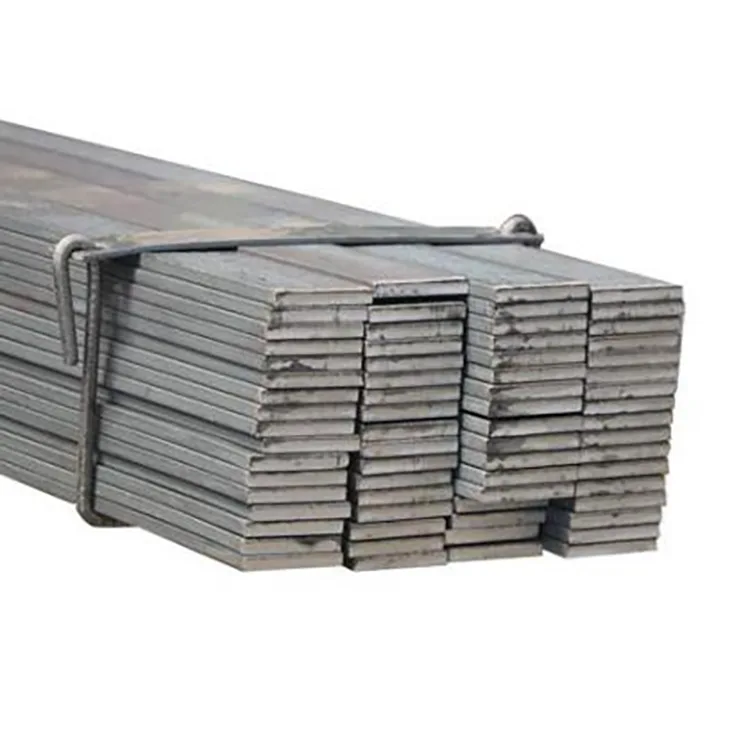

হট-রোলড স্টিল ফ্ল্যাট বার হল একটি কঠিন আয়তক্ষেত্রাকার ইস্পাত বিভাগ যা সরাসরি হট রোলিং দ্বারা উত্পাদিত হয়। স্টিলের প্লেট বা কুণ্ডলী থেকে চেরা সমতল স্ট্রিপগুলির বিপরীতে, বারটি তার দৈর্ঘ্য বরাবর সামঞ্জস্যপূর্ণ প্রস্থ এবং বেধ সহ তার সমাপ্ত অংশে ঘূর্ণিত হয়।

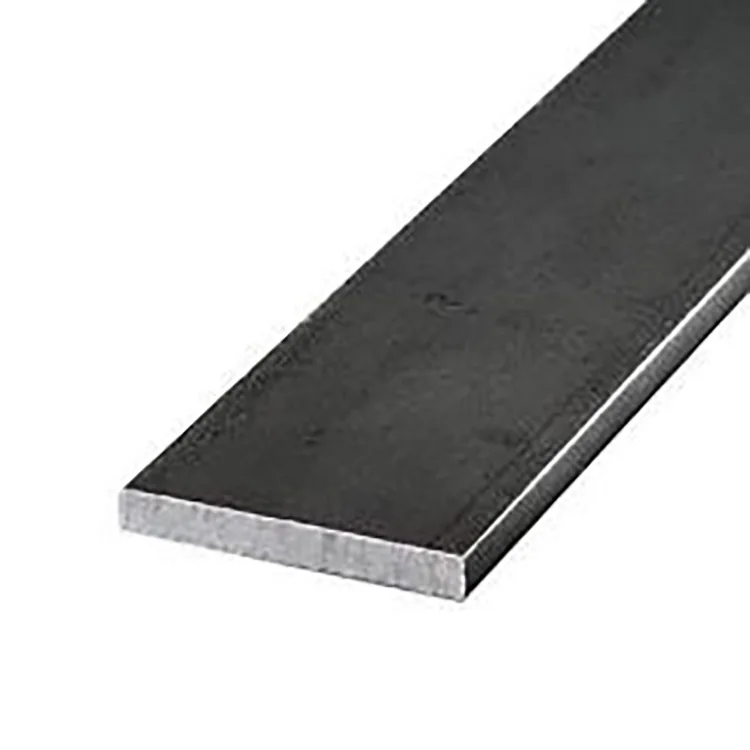

স্ট্যান্ডার্ড পৃষ্ঠ একটি প্রতিরক্ষামূলক আবরণ ছাড়া কালো গরম-ঘূর্ণিত ইস্পাত হয়. এটি পেইন্টিং, গ্যালভানাইজিং বা অন্য চূড়ান্ত পৃষ্ঠের চিকিত্সার আগে উপাদানটিকে কাটা, ড্রিল করা, ঢালাই, বাঁকানো বা মেশিন করার অনুমতি দেয়।
সাধারণ ব্যবহারের মধ্যে রয়েছে ইস্পাত ফ্যাব্রিকেশন, যন্ত্রপাতি উপাদান, নির্মাণ সংযোগ, এমবেডেড অংশ, গ্রাউন্ডিং সিস্টেম এবং সরঞ্জাম সমর্থন।
| আইটেম | স্পেসিফিকেশন |
| পণ্য | হট-রোলড স্টিল ফ্ল্যাট বার |
| উপাদান | Q235B, Q355B |
| ধারা | কঠিন আয়তক্ষেত্রাকার |
| প্রস্থ | 12-200 মিমি |
| পুরুত্ব | 3-60 মিমি |
| স্ট্যান্ডার্ড দৈর্ঘ্য | 6 মি, 9 মি, 12 মি |
| সারফেস | কালো হট-ঘূর্ণিত |
| আবরণ | কোনোটিই নয় |
| প্রক্রিয়াকরণ | কাটিং, ড্রিলিং, নমন, চ্যামফেরিং, কোণীয় কাটিং |
| গার্হস্থ্য মান | GB/T 704-2017 |
| আন্তর্জাতিক গ্রেড | ASTM A36, SS400 এবং অন্যান্য সম্মত গ্রেড |
Q235Bসাধারণত সাধারণ বানোয়াট, সংযোগের অংশ, গার্ডেল, এমবেডেড উপাদান এবং প্রচলিত ইস্পাত কাঠামোর জন্য ব্যবহৃত হয় যেখানে মানক শক্তি এবং জোড়যোগ্যতা প্রয়োজন।
Q355Bএকটি উচ্চ ফলন-শক্তি স্তর প্রদান করে এবং ভারী সমর্থন, সরঞ্জাম উপাদান এবং অন্যান্য অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয় যেখানে ডিজাইনের জন্য উচ্চ শক্তির প্রয়োজন হয়।
সঠিক গ্রেড ইঞ্জিনিয়ারিং প্রয়োজনীয়তার উপর নির্ভর করে। প্রস্থ, বেধ, লোডিং অবস্থা এবং সমর্থন বিন্যাস উপাদানের চূড়ান্ত কর্মক্ষমতা প্রভাবিত করে।
মৌলিক উৎপাদন রুট হল:

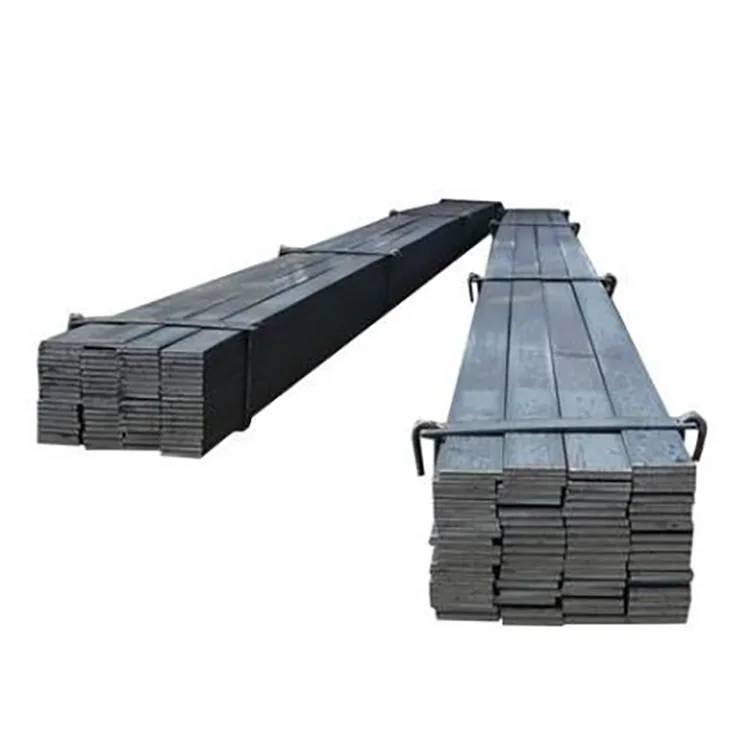

স্টিল বিলেট → হিটিং → রুক্ষ রোলিং → ফিনিশিং রোলিং → সাইজিং → সোজা করা → কাটিং → পরিদর্শন → বান্ডলিং
আয়তক্ষেত্রাকার অংশটি প্লেট বা কয়েল থেকে চেরা না হয়ে ঘূর্ণায়মান সময় সরাসরি গঠিত হয়। রোলিং করার পরে, বারগুলি মাত্রা, সরলতা এবং দৃশ্যমান পৃষ্ঠের অবস্থার জন্য পরীক্ষা করা হয়।
গরম-ঘূর্ণিত ইস্পাত উপর অন্ধকার পৃষ্ঠ সাধারণত মিল স্কেল হয়. এটা লাল-বাদামী জারা সঙ্গে বিভ্রান্ত করা উচিত নয়।
প্রধান সুবিধা হল এর কঠিন আয়তক্ষেত্রাকার অংশ সোজাসুজি তৈরির সাথে মিলিত। এটি সংযোগের টুকরোগুলিতে কাটা যায়, বোল্টযুক্ত জয়েন্টগুলির জন্য ড্রিল করা যায়, বন্ধনী বা সমর্থনগুলিতে ঢালাই করা যায় এবং আরও ঘন উপাদানগুলিতে মেশিন করা যায়।
বৃহত্তর বেধের জন্য, এটি সরঞ্জামের ঘাঁটি, সমর্থন ব্লক এবং গড়া যন্ত্রপাতি অংশগুলির জন্য একটি মেশিনিং ফাঁকা হিসাবেও কাজ করতে পারে।
যেহেতু মানক পণ্য একটি প্রতিরক্ষামূলক আবরণ ছাড়া সরবরাহ করা হয়, চূড়ান্ত পৃষ্ঠ চিকিত্সা সেবা পরিবেশ অনুযায়ী বানোয়াট পরে নির্বাচন করা যেতে পারে.
হট-রোলড স্টিল ফ্ল্যাট বার এবং ঠান্ডা টানা ফ্ল্যাট বার বিভিন্ন প্রয়োজনীয়তার জন্য তৈরি করা হয়।
গরম ঘূর্ণিত সমতল বারপ্রধানত স্ট্রাকচারাল ফ্যাব্রিকেশন, ওয়েল্ডিং, সাধারণ মেশিনিং ফাঁকা এবং অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয় যেখানে অত্যন্ত টাইট মাত্রিক সহনশীলতা প্রাথমিক প্রয়োজন নয়।
ঠান্ডা টানা সমতল বারকঠোর মাত্রা, একটি আরও সামঞ্জস্যপূর্ণ বিভাগ এবং একটি মসৃণ পৃষ্ঠ অর্জনের জন্য অতিরিক্ত প্রক্রিয়াকরণের মধ্য দিয়ে যায়। এটি নির্ভুল-মেশিনযুক্ত অংশগুলির জন্য আরও উপযুক্ত যেখানে মাত্রিক সহনশীলতা গুরুত্বপূর্ণ।
প্লেট-স্লিট ফ্ল্যাট বারটি স্টিলের প্লেট বা কয়েল কেটে স্ট্রিপে তৈরি করা হয়, যখন হট রোল্ড ফ্ল্যাট বারটি সরাসরি একটি আয়তক্ষেত্রাকার অংশে ঘূর্ণিত হয়।
বানোয়াট কাজের জন্য, পার্থক্যটি কাটিং এবং ঢালাইয়ের সময় প্রান্তের অবস্থা, বিভাগের জ্যামিতি, সোজাতা এবং ফিটিংকে প্রভাবিত করতে পারে। যখন এই বৈশিষ্ট্যগুলি সমাপ্ত উপাদানের জন্য গুরুত্বপূর্ণ তখন উত্পাদন রুটটি স্পষ্টভাবে উল্লেখ করা উচিত।
সংযোগ সদস্য, স্টিফেনার, বন্ধনী, শক্তিবৃদ্ধি টুকরা এবং এমবেডেড ইস্পাত উপাদানগুলির জন্য ব্যবহৃত হয়।
সরঞ্জাম ঘাঁটি, সমর্থন প্লেট, মেশিন ফ্রেম, মেশিন ফাঁকা এবং ভারী গড়া উপাদান জন্য ব্যবহৃত.
এমবেডেড অংশ, শক্তিবৃদ্ধি উপাদান, সংযোগ টুকরা এবং অন্যান্য গড়া স্টিলওয়ার্কের জন্য ব্যবহৃত হয়।

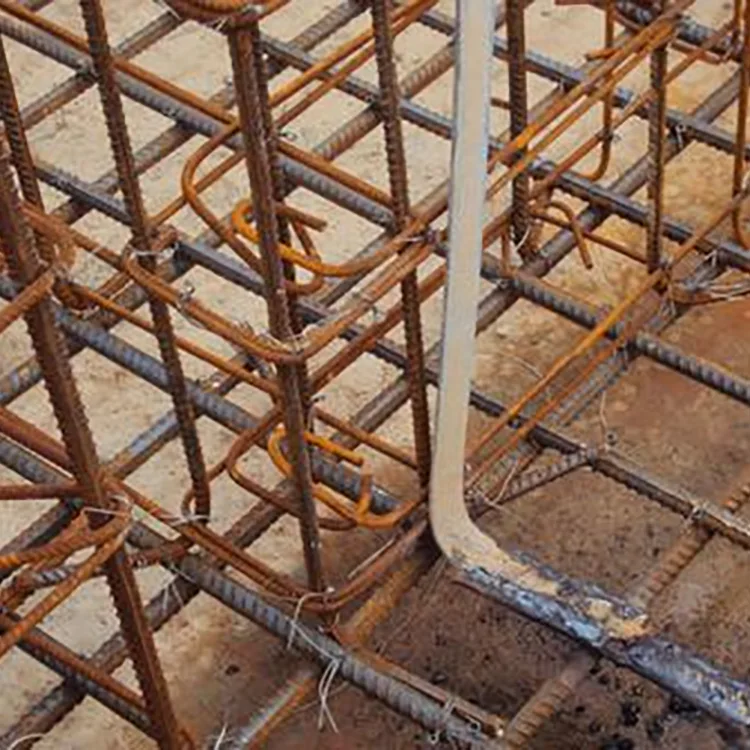

ফ্ল্যাট বার একটি গ্রাউন্ডিং কন্ডাক্টর হিসাবে ব্যবহৃত হয় কারণ এটি রাখা, ঠিক করা এবং ঝালাই করা সহজ। সাধারণ মাপ অন্তর্ভুক্ত40×4 মিমিএবং50×5 মিমি, যদিও চূড়ান্ত আকার বৈদ্যুতিক নকশা এবং প্রযোজ্য প্রয়োজনীয়তা অনুসরণ করা উচিত.
উন্মুক্ত বা সমাহিত গ্রাউন্ডিং সিস্টেমের জন্য, জারা সুরক্ষা প্রয়োজন হতে পারে। আর্দ্রতা এবং মাটির এক্সপোজারের বিরুদ্ধে অতিরিক্ত সুরক্ষার প্রয়োজন হলে তৈরির পরে হট-ডিপ গ্যালভানাইজিং করা যেতে পারে।
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রেললাইনের উপাদান, সাইন সাপোর্ট, ল্যাম্প-সম্পর্কিত কাঠামো, গুদাম শক্তিবৃদ্ধি এবং অন্যান্য গড়া বহিরঙ্গন স্টিলওয়ার্ক অন্তর্ভুক্ত।
মোটা ফ্ল্যাট বার মেশিনিং, সমর্থন প্লেট এবং ভারী গড়া অংশগুলির জন্য একটি কঠিন শুরু উপাদান সরবরাহ করে।
উদাহরণ অন্তর্ভুক্ত:
80×20 মিমি Q355B
100×25 মিমি Q355B
মেশিনিং অ্যাপ্লিকেশনের জন্য, প্রয়োজনীয় মেশিনিং ভাতা, মাত্রিক সহনশীলতা এবং পৃষ্ঠের অবস্থা নামমাত্র বিভাগের আকারের সাথে একসাথে বিবেচনা করা উচিত।
স্ট্যান্ডার্ড পণ্যটিতে একটি প্রতিরক্ষামূলক আবরণ ছাড়াই একটি কালো গরম-ঘূর্ণিত পৃষ্ঠ রয়েছে। অ্যাপ্লিকেশনের উপর নির্ভর করে, বানোয়াট উপাদানটি পরবর্তীতে এর দ্বারা শেষ করা যেতে পারে:
পেইন্টিং- প্রচলিত অন্দর এবং বহিরঙ্গন ইস্পাত কাঠামোর জন্য।
পাউডার আবরণ- গড়া পণ্যের জন্য যেখানে চেহারা এবং পৃষ্ঠ সুরক্ষা প্রয়োজন।
হট-ডিপ গ্যালভানাইজিং- বহিরঙ্গন, আর্দ্র বা সমাহিত পরিষেবা অবস্থার জন্য।
ইলেক্ট্রোগালভানাইজিং- যেখানে একটি পাতলা দস্তা আবরণ উপযুক্ত।
পৃষ্ঠ চিকিত্সা অপারেটিং পরিবেশ এবং ফ্যাব্রিকেশন ক্রম অনুযায়ী নির্বাচন করা উচিত.
উপলব্ধ প্রক্রিয়াকরণ অন্তর্ভুক্ত:
পুনরাবৃত্তিমূলক বানোয়াট জন্য, প্রি-কাট দৈর্ঘ্য অন-সাইট কাটিয়া কমাতে পারে এবং উত্পাদন সহজ করতে পারে। যখন সমাপ্ত অংশগুলি গ্যালভানাইজ করা হবে, তখন গ্যালভানাইজিং পর্যায়ের আগে ফ্যাব্রিকেশনের প্রয়োজনীয়তাগুলি নিশ্চিত করা উচিত।
পরিদর্শন এমন বৈশিষ্ট্যগুলিকে কভার করতে পারে যা সরাসরি বানোয়াট এবং প্রয়োগকে প্রভাবিত করে:
কালো হট-ঘূর্ণিত ইস্পাত উপর মিল স্কেল স্বাভাবিক. পরিদর্শন এমন ত্রুটিগুলির উপর দৃষ্টি নিবদ্ধ করে যা বানোয়াট, যন্ত্র বা উদ্দেশ্যযুক্ত প্রয়োগকে প্রভাবিত করতে পারে।
একটি উদ্ধৃতি অনুরোধ সাধারণত নিম্নলিখিত তথ্য অন্তর্ভুক্ত করা উচিত:
যেমন:
Q235B / 50×8 মিমি / 6 মি / হট-রোলড স্টিল ফ্ল্যাট বার / 20 টন
প্রক্রিয়াজাত উপাদানের জন্য:
Q355B / 100×25 মিমি / নির্দিষ্ট দৈর্ঘ্য / ড্রিলিং এবং অঙ্কন অনুযায়ী কাটা

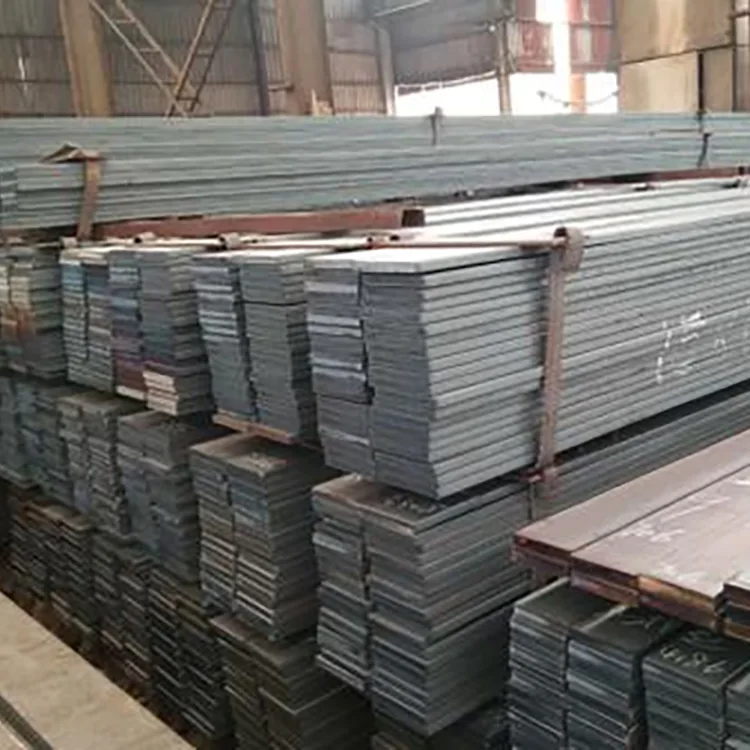

তিয়ানজিন দাকিউজুয়াং-এ আমাদের স্টিল সাপ্লাই চেইন কাটিং এবং ডাউনস্ট্রিম প্রসেসিং রিসোর্স সহ হট-রোল্ড ফ্ল্যাট বার সাপ্লাই সমর্থন করে।
সাধারণ স্পেসিফিকেশন উপলব্ধ স্টক থেকে সরবরাহ করা যেতে পারে, যখন অ-মানক মাপ এবং প্রক্রিয়াকৃত অংশগুলি উত্পাদন প্রয়োজনীয়তা অনুসারে সাজানো হয়।
বৃহত্তর অর্ডারের জন্য, গ্রাহকরা একটি আকারের তালিকা এবং কাটার সময়সূচী প্রদান করতে পারেন যাতে উপাদান পরিকল্পনা প্রয়োজনীয় অংশের মাত্রার উপর ভিত্তি করে।
হ্যাঁ। Q235B সাধারণত সাধারণ ঢালাই তৈরির জন্য ব্যবহৃত হয়, যেখানে Q355B এমন উপাদানগুলির জন্য নির্বাচন করা যেতে পারে যেখানে নকশার দ্বারা উচ্চ শক্তির প্রয়োজন হয়।
সাধারণত না। অন্ধকার পৃষ্ঠ প্রধানত গরম-ঘূর্ণায়মান মিল স্কেল. লাল-বাদামী মরিচা একটি পৃথক জারা অবস্থা।
হ্যাঁ। যখন সমাপ্ত উপাদান অতিরিক্ত ক্ষয় সুরক্ষার প্রয়োজন হয় তখন তৈরির পরে বারটিকে গ্যালভানাইজ করা যেতে পারে।
হট রোলড ফ্ল্যাট বার প্রধানত স্ট্রাকচারাল ফ্যাব্রিকেশন এবং সাধারণ শিল্প অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়। ঠাণ্ডা টানা ফ্ল্যাট বারটি আরও শক্ত মাত্রা, আরও সামঞ্জস্যপূর্ণ জ্যামিতি এবং উন্নত পৃষ্ঠের সমাপ্তির জন্য আরও প্রক্রিয়া করা হয়।
হ্যাঁ। স্ট্যান্ডার্ড দৈর্ঘ্য হল 6 মিটার, 9 মিটার এবং 12 মিটার এবং নির্দিষ্ট দৈর্ঘ্যের কাটিং প্রয়োজনীয় মাত্রা অনুযায়ী সাজানো যেতে পারে।
হ্যাঁ। কাটিং, ড্রিলিং, পাঞ্চিং, বেন্ডিং, চ্যামফেরিং এবং অ্যাঙ্গেল কাটিং উপযুক্ত মাপ এবং প্রয়োজনীয়তার জন্য উপলব্ধ।
Q235B সাধারণত সাধারণ বানোয়াটের জন্য ব্যবহৃত হয়, যখন ডিজাইনের জন্য উচ্চ শক্তির স্তরের প্রয়োজন হয় তখন Q355B নির্বাচন করা হয়। পছন্দটি শুধুমাত্র উপাদান গ্রেডের পরিবর্তে ইঞ্জিনিয়ারিং প্রয়োজনীয়তা অনুসরণ করা উচিত।
হ্যাঁ। 40×4 মিমি এবং 50 × 5 মিমি আকার সাধারণত ব্যবহৃত হয়, কিন্তু চূড়ান্ত কন্ডাকটর আকার গ্রাউন্ডিং ডিজাইন এবং প্রযোজ্য বৈদ্যুতিক প্রয়োজনীয়তা দ্বারা নির্ধারিত হওয়া উচিত।
ASTM A36, SS400 এবং অন্যান্য সম্মত গ্রেড রপ্তানি আদেশের জন্য আলোচনা করা যেতে পারে, প্রয়োজনীয় উপাদানের স্পেসিফিকেশন এবং ডকুমেন্টেশন সাপেক্ষে।
ইস্পাত গ্রেড, প্রস্থ, বেধ, দৈর্ঘ্য, পরিমাণ, প্রক্রিয়াকরণের প্রয়োজনীয়তা এবং পৃষ্ঠ চিকিত্সা প্রদান করুন। গড়া অংশগুলির জন্য, যখনই পাওয়া যায় তখন একটি অঙ্কন অন্তর্ভুক্ত করা উচিত।
