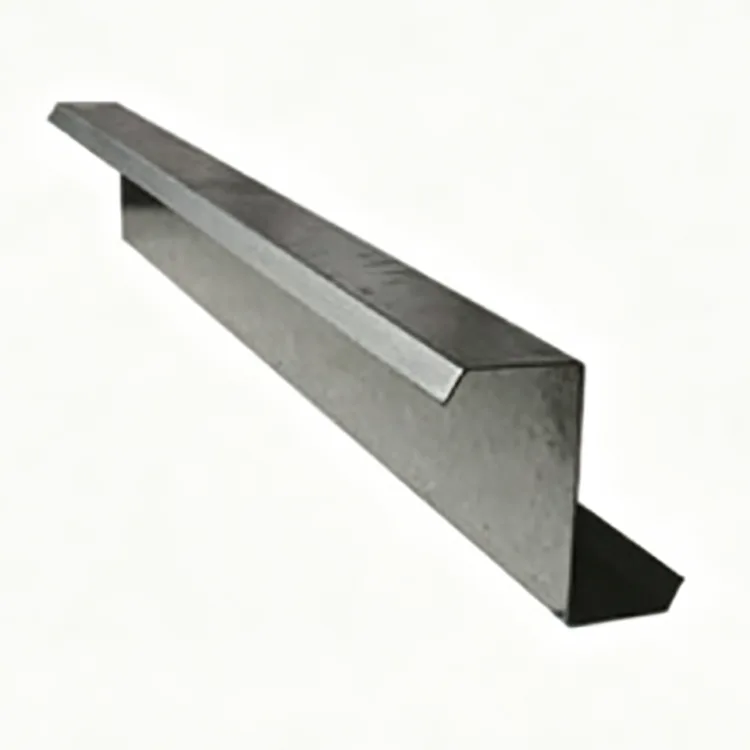

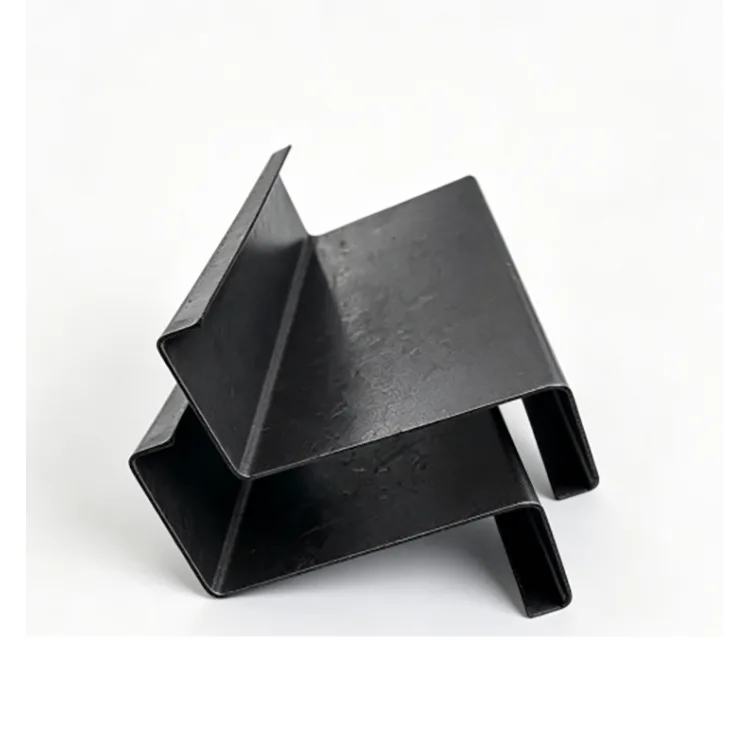

কোল্ড-ফর্মড জেড সেকশন স্টিল

কোল্ড-ফর্মড জেড সেকশন স্টিল হল একটি ঠান্ডা-গঠিত পাতলা-প্রাচীরের ইস্পাত বিভাগ যা ঘরের তাপমাত্রায় ক্রমাগত রোল তৈরির মাধ্যমে গরম-ঘূর্ণিত ইস্পাত স্ট্রিপ থেকে উত্পাদিত হয়। স্ট্রিপটি একাধিক ফর্মিং স্ট্যান্ডের মধ্য দিয়ে যায় এবং উচ্চ-তাপমাত্রা গরম-ঘূর্ণায়মান স্টেজ ছাড়াই ধীরে ধীরে Z বিভাগে আকৃতি হয়।

ঠান্ডা-গঠন প্রক্রিয়া মাত্রিক সামঞ্জস্য উন্নত করে এবং ইস্পাতে কাজ শক্ত করার প্রবর্তন করে। ফলস্বরূপ অংশটি তুলনামূলকভাবে কম ওজনের সাথে কার্যকর নমন কর্মক্ষমতাকে একত্রিত করে, এটিকে লাইটওয়েট ইস্পাত কাঠামোতে ছাদ এবং প্রাচীরের purlins এর জন্য ব্যাপকভাবে ব্যবহৃত হয়।

Z-আকৃতির প্রোফাইলের আরেকটি ব্যবহারিক সুবিধা রয়েছে: এর অফসেট ফ্ল্যাঞ্জগুলি সংলগ্ন purlins ওভারল্যাপ করতে দেয়। এটি বিশেষ করে বড় ঢালের ছাদে উপযোগী যেখানে রিজের চারপাশে ক্রমাগত পুরলিন ব্যবস্থার প্রয়োজন হয়।

প্রস্তাবিত পরিবেশ: সরাসরি বৃষ্টি, লবণ স্প্রে, অ্যাসিড বা ক্ষারীয় ক্ষয়কারী আর্দ্রতা ছাড়াই আবদ্ধ অন্দর ভবন, শুকনো ওয়ার্কশপ এবং গুদাম।

উৎপাদন প্রক্রিয়া

উত্পাদন লাইন ইস্পাত কুণ্ডলী ইনকামিং পরিদর্শন সঙ্গে শুরু হয়. সমতলকরণ এবং সোজা করার পরে, স্ট্রিপটি একাধিক রোল-ফর্মিং স্টেশনের মধ্য দিয়ে যায়, যেখানে এটি ধীরে ধীরে প্রয়োজনীয় Z-আকৃতির বিভাগে বাঁকানো হয়।

সার্ভো CNC কাটিং নির্দিষ্ট সদস্য দৈর্ঘ্য প্রদান করে, যখন স্বয়ংক্রিয় পাঞ্চিং কাঠামোগত অঙ্কন অনুযায়ী যোগ করা যেতে পারে। সমাপ্ত প্রোফাইলগুলি তারপর শ্রেণিবিন্যাস, বান্ডলিং এবং স্টোরেজের আগে সোজা এবং মাত্রিক পরিদর্শনের মধ্য দিয়ে যায়।

ইস্পাত কয়েল পরিদর্শন → সমতলকরণ এবং সোজা করা → প্রগতিশীল কোল্ড রোল গঠন → জেড-সেকশন গঠন → সার্ভো সিএনসি ফিক্সড-লেন্থ কাটিং → স্বয়ংক্রিয় পাঞ্চিং → সোজা করা → চাক্ষুষ এবং মাত্রিক পরিদর্শন → বান্ডলিং এবং স্টোরেজ

যেহেতু প্রফাইলটি প্রথাগত হট রোলিং এর মাধ্যমে উত্পাদিত হওয়ার পরিবর্তে ধীরে ধীরে গঠিত হয়, সেহেতু উত্পাদনের সময় বিভাগের মাত্রা, সোজাতা এবং গর্তের অবস্থানগুলি ক্রমাগত নিয়ন্ত্রণ করা যেতে পারে।

মূল স্পেসিফিকেশন

কেন ছাদ purlins জন্য একটি Z বিভাগ ব্যবহার?

ছাদ রিজ এ সরাসরি ওভারল্যাপিং

একটি Z বিভাগ এবং একটি C বিভাগের মধ্যে সবচেয়ে স্পষ্ট পার্থক্য হল ফ্ল্যাঞ্জের আকৃতি। অফসেট জেড প্রোফাইল সংলগ্ন সদস্যদের ওভারল্যাপ করতে দেয়, যা ছাদের রিজের মাধ্যমে ধারাবাহিকতা বজায় রাখতে সাহায্য করতে পারে।

10° এর উপরে ছাদের ঢালের জন্য, Z purlins প্রায়শই একটি ব্যবহারিক পছন্দ যেখানে ওভারল্যাপিং সদস্যরা কাঠামোগত নকশার অংশ। এটি অতিরিক্ত কাটার প্রয়োজনীয়তা হ্রাস করে এবং ইনস্টলেশনকে আরও সহজ করে তোলে।

কম ওজন সঙ্গে ভাল নমন কর্মক্ষমতা

জেড-আকৃতির ক্রস-সেকশন নমনের জন্য দরকারী বিভাগ বৈশিষ্ট্য প্রদান করে। ঠান্ডা-কাজ শক্ত করার সাথে মিলিত, এটি একটি অপেক্ষাকৃত পাতলা অংশ উপযুক্ত ছাদ এবং প্রাচীর purlin অ্যাপ্লিকেশন ব্যবহার করার অনুমতি দেয়।

ভারী ঐতিহ্যগত হট-ঘূর্ণিত বিভাগের তুলনায়, কম ওজন পরিবহন, উত্তোলন এবং ইনস্টলেশন প্রয়োজনীয়তা কমাতে পারে।

সামঞ্জস্যপূর্ণ সোজাতা এবং গর্ত অবস্থান

উত্পাদন লাইন প্রগতিশীল রোল গঠন, CNC কাটিয়া এবং পরবর্তী সোজা করা ব্যবহার করে। এটি প্রোফাইল সোজাতা এবং মোচড় নিয়ন্ত্রণ করতে সহায়তা করে।

প্রি-পাঞ্চড বোল্ট হোল সহ purlins এর জন্য, সঠিক গর্তের অবস্থান গুরুত্বপূর্ণ কারণ ত্রুটিগুলি purlin এবং প্রধান স্টিলের ফ্রেমের মধ্যে সংযোগকে প্রভাবিত করতে পারে। ডেলিভারির আগে প্রি-পাঞ্চিং সাইটে কাটিং এবং ড্রিলিং কাজ কমাতে পারে।

শুষ্ক অন্দর প্রকল্পের জন্য কম খরচ

স্ট্যান্ডার্ড পণ্যটি গ্যালভানাইজড আবরণ ছাড়াই প্রাকৃতিক কালো ইস্পাত হিসাবে সরবরাহ করা হয়। শুষ্ক, আবদ্ধ অন্দর বিল্ডিংগুলির জন্য যেখানে অতিরিক্ত জারা সুরক্ষার প্রয়োজন হয় না, এটি গ্যালভানাইজড জেড বিভাগের সাথে যুক্ত অতিরিক্ত খরচ এড়ায়।

যদি বিল্ডিংটি বৃষ্টি, ঘনীভবন, লবণ স্প্রে বা ক্ষয়কারী মিডিয়ার সংস্পর্শে আসে, তবে তার পরিবর্তে একটি ক্ষয়-সুরক্ষিত সংস্করণ উল্লেখ করা উচিত।

সুবিধাজনক কাটিং এবং ঢালাই

কারণ স্ট্যান্ডার্ড পণ্যটিতে কোনও গ্যালভানাইজড আবরণ নেই, প্রচলিত কাটিং এবং ওয়েল্ডিং অপারেশনগুলি সোজা। এটি ইনডোর ফ্যাব্রিকেশন এবং সংস্কার প্রকল্পের সময় দরকারী যেখানে সদস্যদের স্থানীয় সমন্বয় বা সংযোগের কাজের প্রয়োজন হতে পারে।

সাধারণ অ্যাপ্লিকেশন

পণ্যটি প্রধানত এর জন্য ব্যবহৃত হয়:

লাইটওয়েট ইস্পাত ভবন ছাদ purlins

বড় ঢাল গুদাম ছাদ

শিল্প কর্মশালার ছাদ সিস্টেম

ইনডোর লজিস্টিকস এবং স্টোরেজ বিল্ডিং

প্রাচীর এবং ছাদ সেকেন্ডারি ফ্রেমিং

লাইটওয়েট ইস্পাত ঘের সিস্টেম

ইনডোর কারখানা সংস্কার প্রকল্প

এটি একটি গৌণ কাঠামোগত সদস্য যেমন একটি বিল্ডিং এর প্রধান কলাম বা প্রাথমিক বিমের পরিবর্তে একটি purlin এর মতো।

বাস্তব প্রকল্প অ্যাপ্লিকেশন

কেস 1: বড় ঢালের ইনডোর লজিস্টিক গুদামের জন্য জেড পার্লিনস

প্রকল্পটি 12° এর ছাদের ঢাল সহ একটি 50,000 m² পরিবেষ্টিত লজিস্টিক গুদামকে কভার করেছে। বিল্ডিংটি সম্পূর্ণরূপে ঘেরা এবং সরাসরি বৃষ্টির এক্সপোজার ছাড়াই একটি শুষ্ক অন্দর পরিবেশে ব্যবহার করা হয়েছিল।

প্রধান প্রয়োজনীয়তা ছিল ছাদের রিজে সরাসরি পুরলিন ওভারল্যাপিং, নিয়ন্ত্রিত ইস্পাত-কাঠামোর খরচ, সংক্ষিপ্ত ইনস্টলেশন সময় এবং ছাদ-প্যানেল প্রান্তিককরণ সমস্যার ঝুঁকি হ্রাস করা।

নির্বাচিত উপাদানটি ছিল Q355B কোল্ড-ফর্মড Z সেকশন স্টিল, Z160–Z200, 1.8-2.0 মিমি প্রাচীর পুরুত্ব এবং প্রি-পাঞ্চড বল্ট হোল।

Z বিভাগগুলি সরাসরি ওভারল্যাপ করতে পারে, রিজ সদস্যদের অবিচ্ছিন্ন থাকতে দেয় এবং সাইটে কাটা এবং পরিবর্তনের কাজ হ্রাস করে। ইনস্টলেশন সময় 30% দ্বারা হ্রাস করা হয়েছে।

প্রোফাইলের কম বাঁকানো রঙ-লেপা ইস্পাত ছাদের প্যানেলগুলিকে আরও সমানভাবে বসতে সাহায্য করেছে, যা পানির ফুটোতে অবদান রাখতে পারে এমন ফাঁক কমিয়েছে। লাইটার সদস্যরাও পরিবহন এবং উত্তোলনের প্রয়োজনীয়তা হ্রাস করেছে এবং সামগ্রিক ইস্পাত-কাঠামোর খরচ হট-রোল্ড স্টিলের দ্রবণ থেকে 21% কম ছিল।

প্রকল্পটি গ্রহণযোগ্যতা পাস করেছে এবং মরিচা-সম্পর্কিত সমস্যা ছাড়াই ইনডোর পরিষেবাতে রয়েছে।

কেস 2: একটি শিল্প কর্মশালায় লাইটওয়েট স্টিল এনক্লোজার আপগ্রেড

দ্বিতীয় প্রকল্পটি একটি পুরানো কারখানার সংস্কার জড়িত। অপেক্ষাকৃত বড় ছাদের ঢাল এবং একটি শুষ্ক, বায়ুচলাচল গৃহমধ্যস্থ পরিবেশ সহ ওয়ার্কশপের ভিতরে নতুন হালকা ওজনের ইস্পাত ঘেরের কাঠামোর প্রয়োজন ছিল।

নির্বাচিত পণ্যটি ছিল Q235B কোল্ড-ফর্মড Z সেকশন স্টিল, Z120–Z140।

সদস্যদের ব্যাপক মাধ্যমিক প্রক্রিয়াকরণ ছাড়াই সমাবেশের জন্য প্রস্তুত করা হয়েছিল। জেড-আকৃতির ওভারল্যাপিং কাঠামো ছাদের ঢালের সাথে মিলে যায় এবং একটি সমতল এবং স্থিতিশীল ঘের ব্যবস্থা বজায় রাখতে সাহায্য করে।

হাল্কা ওজনের সদস্যরা বিদ্যমান কারখানার ভিতরে ইনস্টলেশনের কাজকে সংক্ষিপ্ত করার সময় সংস্কারের খরচ নিয়ন্ত্রণে রাখতে সহায়তা করেছিল।

Z বিভাগ নির্বাচন নির্দেশিকা

ছাদের ঢাল:

10° এর উপরে ছাদের ঢালের জন্য, যখন ওভারল্যাপিং purlins প্রয়োজন হয় তখন Z বিভাগগুলি একটি পছন্দের বিকল্প। তুলনামূলকভাবে অগভীর ঢালের জন্য, কাঠামোগত নকশার উপর নির্ভর করে C purlins বিবেচনা করা যেতে পারে।

উপাদান গ্রেড:

Q235B সাধারণ লাইটওয়েট purlin এবং ঘের অ্যাপ্লিকেশনের জন্য উপযুক্ত। বৃহত্তর স্প্যান, উচ্চ বাতাস বা তুষার লোড এবং আরও বেশি চাহিদাপূর্ণ কাঠামোগত প্রয়োজনীয়তার জন্য, Q355B একটি উপযুক্ত বিভাগের আকার এবং প্রাচীর বেধের সাথে একসাথে নির্বাচন করা যেতে পারে।

বিভাগের আকার:

Z100–Z140 হালকা ছাদ এবং প্রাচীর গৌণ কাঠামোর জন্য বিবেচনা করা যেতে পারে। Z160–Z200 অনেক স্ট্যান্ডার্ড গুদাম এবং ওয়ার্কশপ purlin অ্যাপ্লিকেশনের জন্য উপযুক্ত। Z220–Z300 ব্যবহার করা যেতে পারে যেখানে স্ট্রাকচারাল ডিজাইনের জন্য বড় অংশের প্রয়োজন হয়।

প্রাচীর বেধ:

উপলব্ধ পরিসীমা হল 1.2-3.0 মিমি। চূড়ান্ত বেধ শুধুমাত্র বিভাগের আকারের চেয়ে স্প্যান, পুরলিন ব্যবধান, বাতাসের বোঝা, তুষার লোড, সংযোগের অবস্থা এবং কাঠামোগত গণনা থেকে নির্ধারণ করা উচিত।

পরিবেশ:

শুষ্ক, আবদ্ধ অন্দর বিল্ডিংগুলির জন্য, প্রাকৃতিক কালো জেড ইস্পাত একটি ব্যয়-কার্যকর বিকল্প প্রদান করতে পারে। উচ্চ আর্দ্রতা বা ঘনীভবন সহ কর্মশালায়, একটি উপযুক্ত মরিচা-প্রতিরোধকারী আবরণ বিবেচনা করা উচিত।

বহিরঙ্গন বিল্ডিং, উপকূলীয় অঞ্চল, বৃষ্টি-উন্মুক্ত কাঠামো বা কৃষি শেডের জন্য, প্রাকৃতিক কালো-ইস্পাত সংস্করণ সুপারিশ করা হয় না। একটি গ্যালভানাইজড জেড বিভাগ বা অন্য জারা-সুরক্ষিত সমাধান নির্বাচন করা উচিত।

কোল্ড-ফর্মড জেড সেকশন স্টিল বনাম সি সেকশন স্টিল

পছন্দটি শেষ পর্যন্ত ছাদের ঢালের পরিবর্তে কাঠামোগত নকশা অনুসরণ করা উচিত। জেড বিভাগের ওভারল্যাপিং জ্যামিতি হল এর প্রধান ব্যবহারিক সুবিধা যেখানে ক্রমাগত পুরলিন সংযোগ প্রয়োজন।

কারখানার মান নিয়ন্ত্রণ

Z purlins-এর জন্য, মাত্রিক সামঞ্জস্য বিশেষভাবে গুরুত্বপূর্ণ কারণ বিভাগগুলি অবশ্যই প্রধান স্টিলের ফ্রেম এবং ছাদের প্যানেলের সাথে সঠিকভাবে সংযোগ করতে হবে।

কোয়ালিটি কন্ট্রোল তাই গঠনের আগে স্টিলের কয়েলকে কভার করে, তারপর রোল গঠনের সময় এবং কাটার পরে চেক করে। মূল পরিদর্শন পয়েন্টগুলির মধ্যে রয়েছে উপাদানের গ্রেড, বিভাগের মাত্রা, প্রাচীরের বেধ, সোজাতা, মোচড়ানো, কাটার দৈর্ঘ্য, প্রান্তের অবস্থা এবং প্রি-পঞ্চড হোল অবস্থান।

অবশিষ্ট বিকৃতি কমাতে গঠনের পরে প্রোফাইলগুলি সোজা করা হয়। চালানের আগে, সমাপ্ত সদস্যদের চাক্ষুষরূপে এবং মাত্রিকভাবে পরিদর্শন করা হয় এবং তারপর আকার এবং অর্ডারের প্রয়োজনীয়তা অনুসারে বান্ডিল করা হয়।

ব্যাচ অর্ডারের জন্য, একই উপাদান গ্রেড, বিভাগ স্পেসিফিকেশন এবং প্রক্রিয়াকরণ পরামিতিগুলি বিভিন্ন উত্পাদন ব্যাচের মধ্যে সামঞ্জস্য বজায় রাখতে সহায়তা করে।

FAQ

প্রশ্ন 1: আমি কীভাবে জেড বিভাগ এবং সি বিভাগের স্টিলের মধ্যে নির্বাচন করব?

প্রধান বিবেচনা ছাদ এবং সংযোগ ব্যবস্থা। Z বিভাগগুলি ছাদের জন্য বিশেষভাবে উপযোগী যেখানে সংলগ্ন purlins ওভারল্যাপ করা প্রয়োজন এবং রিজের মধ্য দিয়ে চলতে হবে, বিশেষ করে বড় ছাদের ঢালে। C বিভাগগুলির বৃহত্তর সাধারণ প্রযোজ্যতা রয়েছে এবং কাঠামোগত নকশার উপর নির্ভর করে অগভীর ছাদের ঢালের জন্য ব্যবহার করা যেতে পারে।

প্রশ্ন 2: কোল্ড-ফর্মড জেড সেকশন স্টিল কি মোচড়ানো সহজ?

একটি সঠিকভাবে নির্মিত Z বিভাগটি প্রগতিশীল গঠন, আকার এবং সোজা করার মাধ্যমে প্রযোজ্য মান প্রয়োজনীয়তার মধ্যে মোচড় এবং বিকৃতি নিয়ন্ত্রণ করে। নির্বাচিত বিভাগের আকার, প্রাচীরের বেধ, স্প্যান এবং ইনস্টলেশন পদ্ধতিও এর কর্মক্ষমতা প্রভাবিত করে।

প্রশ্ন 3: ইনডোর Z purlin আঁকা প্রয়োজন?

উল্লেখযোগ্য ঘনীভবন ছাড়াই একটি শুষ্ক, বায়ুচলাচল অন্দর পরিবেশের জন্য, প্রকল্পের প্রয়োজনীয়তাগুলি অনুমতি দিলে প্রাকৃতিক কালো-ইস্পাত পৃষ্ঠটি অতিরিক্ত আবরণ ছাড়াই ব্যবহার করা যেতে পারে। আর্দ্র কর্মশালা বা ঘন ঘন ঘনীভূত এলাকাগুলির জন্য, একটি মরিচা-প্রতিরোধী আবরণ সুপারিশ করা হয়।

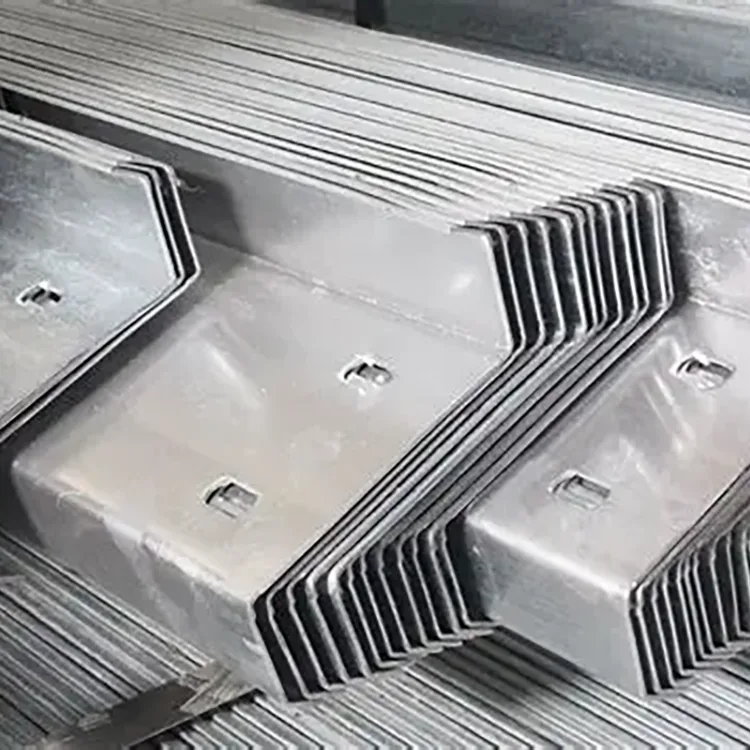

প্রশ্ন 4: জেড বিভাগগুলি কি প্রি-পাঞ্চড হোল দিয়ে সরবরাহ করা যেতে পারে?

হ্যাঁ। প্রোফাইলগুলি পাঠানোর আগে কাঠামোগত অঙ্কন অনুসারে বোল্টের গর্তগুলিকে পাঞ্চ করা যেতে পারে। কোণার কাট এবং কোণীয় প্রান্ত কাটগুলিও প্রয়োজনীয় সংযোগের বিবরণ অনুযায়ী উত্পাদিত হতে পারে।

প্রশ্ন 5: দৈর্ঘ্য কাস্টমাইজ করা যেতে পারে?

হ্যাঁ। স্ট্যান্ডার্ড সরবরাহ সাধারণত 6-12 মিটারের মধ্যে থাকে, যখন অ-মানক নির্দিষ্ট দৈর্ঘ্য প্রকল্পের অঙ্কন এবং কাটার প্রয়োজনীয়তা অনুসারে তৈরি করা যেতে পারে।

প্রশ্ন 6: প্রাকৃতিক কালো জেড বিভাগের ইস্পাত বাইরে ব্যবহার করা যেতে পারে?

এটি সরাসরি বহিরঙ্গন এক্সপোজার, বৃষ্টি, উপকূলীয় লবণ স্প্রে বা ক্ষয়কারী পরিবেশের জন্য সুপারিশ করা হয় না। এই পরিস্থিতিতে, গ্যালভানাইজড বা অন্যথায় জারা-সুরক্ষিত Z বিভাগগুলি বিবেচনা করা উচিত।
