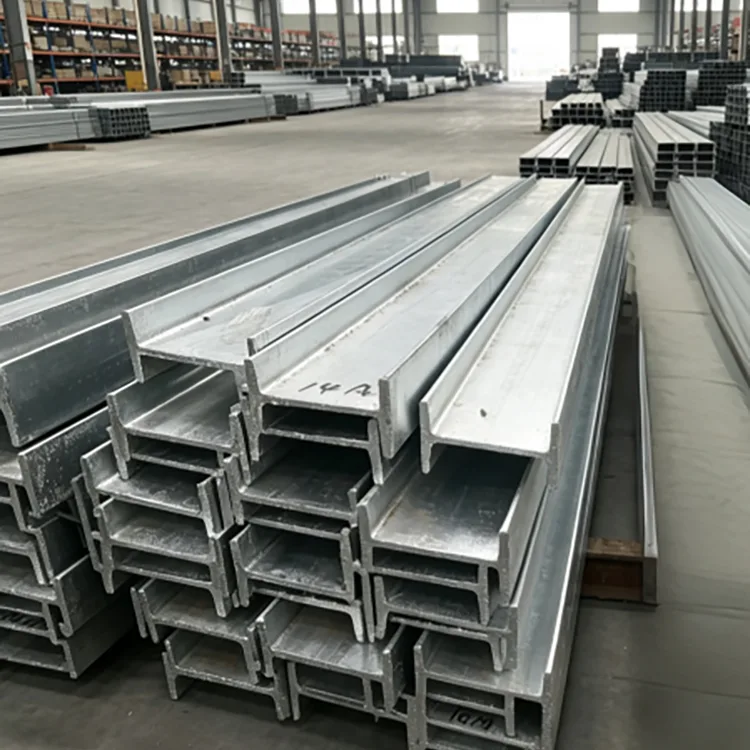

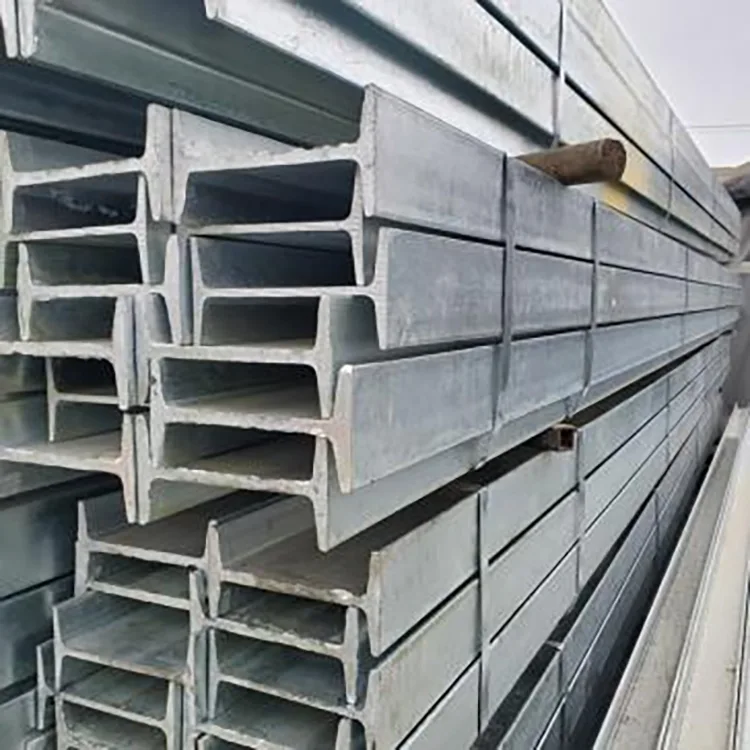

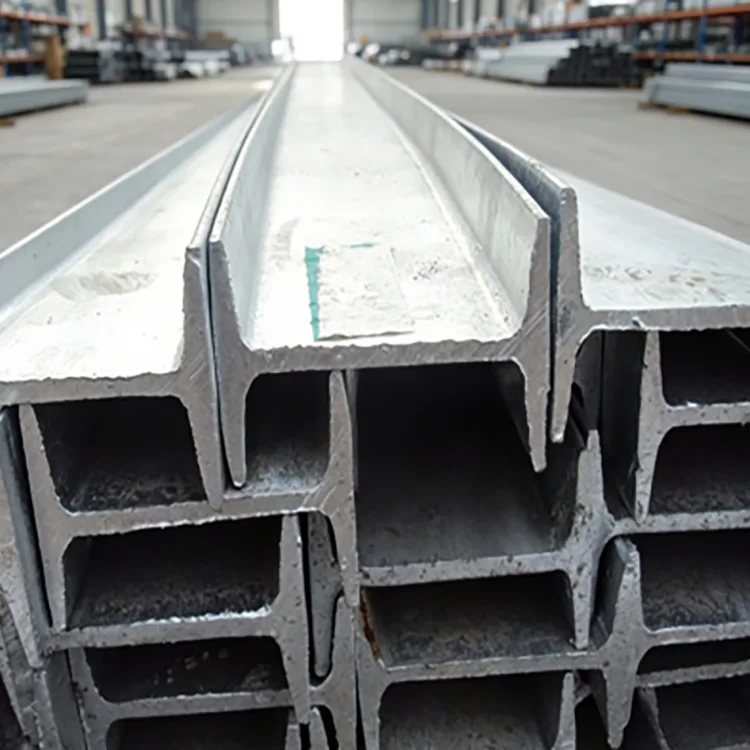

হট-ডিপ গ্যালভানাইজড আই-বিম হল একটি হট-রোল্ড আই-সেকশন স্টিল রশ্মি যা হট-ডিপ গ্যালভানাইজিং এর মাধ্যমে জিঙ্কের আবরণ দিয়ে সমাপ্ত হয়। I-আকৃতির বিভাগটি তার ওয়েব এবং ফ্ল্যাঞ্জের মাধ্যমে কাঠামোগত প্রতিরোধ প্রদান করে, যখন গ্যালভানাইজড পৃষ্ঠটি উন্মুক্ত স্টিলওয়ার্কের জন্য জারা সুরক্ষা প্রদান করে।
Rongheng Q235B এবং Q355B-তে গ্যালভানাইজড I বিম সরবরাহ করে, যার সাধারণ আকার 10# থেকে 63#, আদর্শ দৈর্ঘ্য 6 মিটার, 9 মিটার এবং 12 মিটার এবং কাস্টমাইজ করা দৈর্ঘ্য প্রায় 2-19 মিটার। কাটিং, ড্রিলিং, বেভেলিং, সোজা করা, নাকাল এবং ডিবারিং প্রকল্পের অঙ্কন অনুযায়ী গ্যালভানাইজ করার আগে ব্যবস্থা করা যেতে পারে।
| আইটেম | স্পেসিফিকেশন |
|---|---|
| পণ্য | হট-ডিপ গ্যালভানাইজড আই-বিম |

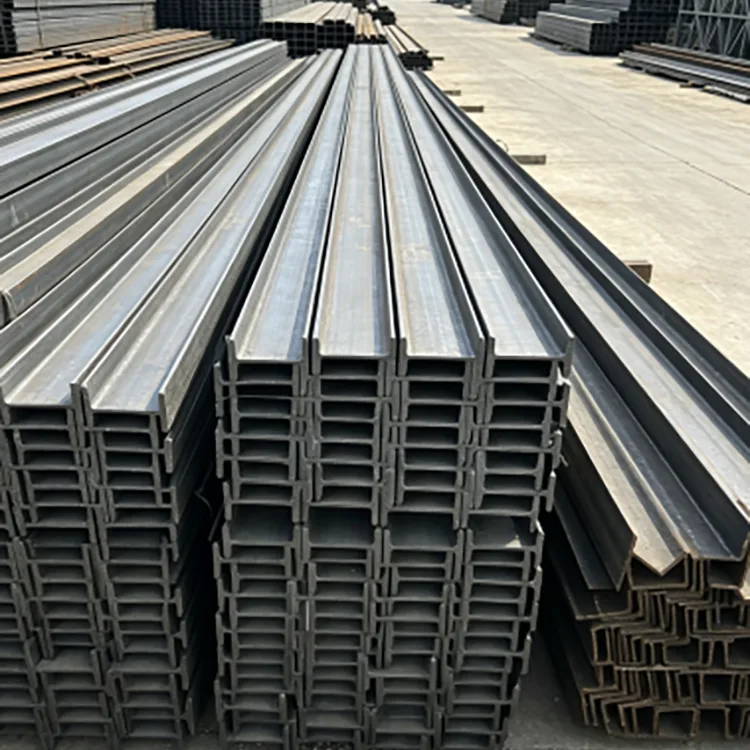

| বেস বিভাগ | হট-ঘূর্ণিত আমি মরীচি |
| ইস্পাত গ্রেড | Q235B, Q355B |
| চীনা মান | GB/T 706-2016 বর্তমানে প্রযোজ্য |
| নতুন মান | GB/T 706-2026, 1 ডিসেম্বর, 2026 থেকে কার্যকর৷ |
| গ্যালভানাইজিং স্ট্যান্ডার্ড | GB/T 13912-2020 |
| আন্তর্জাতিক রেফারেন্স | ASTM A123/A123M-24 যেখানে প্রযোজ্য |
| সাধারণ আকার | 10#–63# |
| স্ট্যান্ডার্ড দৈর্ঘ্য | 6 মি, 9 মি, 12 মি |
| কাস্টম দৈর্ঘ্য | প্রায় 2-19 মি |
| সাধারণ দস্তা আবরণ | 85-120 μm |
| দস্তা আবরণ বৃদ্ধি | প্রকল্পের প্রয়োজন অনুসারে প্রায় 100-140 μm |
| প্রক্রিয়াকরণ | কাটিং, ড্রিলিং, বেভেলিং, সোজা করা, গ্রাইন্ডিং, ডিবারিং |
রপ্তানি আদেশের জন্য, স্ট্রাকচারাল স্টিল স্ট্যান্ডার্ড, গ্যালভানাইজিং স্ট্যান্ডার্ড, সেকশন সাইজ, স্টিল গ্রেড, জিঙ্ক লেপ এবং প্রসেসিং প্রয়োজনীয়তাগুলি প্রোডাকশনের আগে প্রোজেক্টের অঙ্কন এবং চুক্তির বিরুদ্ধে নিশ্চিত করা উচিত।
I beams এবং H beams হল ভিন্ন স্ট্রাকচারাল বিভাগ এবং একে বিনিময়যোগ্য হিসাবে বিবেচনা করা উচিত নয়। একটি প্রচলিত I রশ্মিতে একটি সংকীর্ণ ফ্ল্যাঞ্জ বিন্যাস এবং অভ্যন্তরীণ ফ্ল্যাঞ্জ পৃষ্ঠতল থাকে, যখন H বিমে সাধারণত প্রশস্ত ফ্ল্যাঞ্জ এবং বিভিন্ন বিভাগের জ্যামিতি থাকে।
অর্ডার করার সময়, শুধুমাত্র সাধারণ শব্দ "স্টিল বিম" ব্যবহার না করে তার বিভাগের পদবি, মাত্রা এবং প্রযোজ্য মান দ্বারা মরীচিটিকে চিহ্নিত করুন। কাটা এবং গ্যালভানাইজ করার আগে সরবরাহকারীকে অনুমোদিত অঙ্কনের সাথে সরবরাহকৃত অংশের সাথে মেলাতে হবে।
পছন্দের ক্রম হল গ্যালভানাইজ করার আগে প্রয়োজনীয় কাটিং এবং মেশিনিং সম্পূর্ণ করা যাতে প্রক্রিয়াকৃত ইস্পাত তৈরির পরে দস্তা সুরক্ষা পায়।
হট-রোলড আই বিম → উপাদান পরিদর্শন → সোজা করা → কাটিং এবং মেশিনিং → ডিগ্রেসিং → পিকলিং → ফ্লাক্সিং → শুকানো → হট-ডিপ গ্যালভানাইজিং → কুলিং → ফিনিশিং → জিঙ্ক লেপ পরিদর্শন → মাত্রিক পরিদর্শন → প্যাকিং।
ইস্পাত সদস্য আনুমানিক 450 ডিগ্রি সেলসিয়াসে গলিত জিঙ্কে নিমজ্জিত হয়। দস্তা আবরণ উন্মুক্ত ওয়েব, ফ্ল্যাঞ্জ, প্রান্ত এবং অন্যান্য অ্যাক্সেসযোগ্য পৃষ্ঠগুলিকে আবৃত করে।
বড় বা ভারী অংশগুলির জন্য, গ্যালভানাইজ করার পরে সোজাতা এবং মাত্রাগুলি পরীক্ষা করা উচিত কারণ গরম এবং শীতলকরণ চূড়ান্ত জ্যামিতিকে প্রভাবিত করতে পারে।
রোংহেং সাধারণত 85-120 μm দস্তার আবরণ সরবরাহ করে, যখন একটি উচ্চতর আবরণের প্রয়োজনীয়তা নির্দিষ্ট করা হয় তখন প্রায় 100-140 μm পাওয়া যায়।
| অ্যাপ্লিকেশন পরিবেশ | আবরণ বিবেচনা |
|---|---|
| স্বাভাবিক বহিরঙ্গন এক্সপোজার | 85-120 μm |
| আর্দ্র শিল্প পরিবেশ | উচ্চ আবরণ প্রয়োজন নির্দিষ্ট করা যেতে পারে |
| উপকূলীয় বা লবণাক্ত পরিবেশ | বর্ধিত আবরণ এবং জারা মূল্যায়ন |
| মারাত্মক রাসায়নিক এক্সপোজার | প্রকল্প পরিবেশের সাথে আবরণ সামঞ্জস্য নিশ্চিত করুন |
| ক্রমাগত সমুদ্রের জলে নিমজ্জন | একা স্ট্যান্ডার্ড বায়ুমণ্ডলীয় গ্যালভানাইজিংয়ের উপর নির্ভর করবেন না |
একটি ঘন দস্তা আবরণ বায়ুমণ্ডলীয় এক্সপোজারের জন্য আরও দস্তা ভর সরবরাহ করে, তবে আবরণের বেধটি সম্পূর্ণ ক্ষয়-নিয়ন্ত্রণ ব্যবস্থার বিকল্প হিসাবে ব্যবহার না করে প্রকৃত পরিবেশ এবং প্রকল্পের জারা প্রয়োজনীয়তা অনুসারে নির্বাচন করা উচিত।
Q235B প্রচলিত কাঠামোগত অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয় যেখানে প্রয়োজনীয় বিভাগ গণনা করা লোড এবং পরিষেবার প্রয়োজনীয়তা পূরণ করে। Q355B উচ্চ ফলন শক্তি প্রদান করে এবং উচ্চ কাঠামোগত ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য নির্দিষ্ট করা যেতে পারে।
স্টিলের গ্রেডটি বিমের আকার, স্প্যান, লোডিং এবং সংযোগ নকশার সাথে একসাথে নির্বাচন করা উচিত। একটি উচ্চ-শক্তির গ্রেড স্বয়ংক্রিয়ভাবে একটি ছোট অংশ বা অনুপযুক্ত কাঠামোগত নকশার জন্য ক্ষতিপূরণ দেয় না।
একটি পরিষ্কার ক্রয় স্পেসিফিকেশন হিসাবে লেখা যেতে পারে:
Q355B / 25# আই বিম / 12 মি / হট-ডিপ গ্যালভানাইজড / নির্দিষ্ট জিঙ্ক আবরণ / অঙ্কন থেকে কাটা।
যেখানে সম্ভব, হট-ডিপ গ্যালভানাইজ করার আগে তৈরি করা উচিত। উপলব্ধ প্রক্রিয়াকরণ অন্তর্ভুক্ত:
গ্যালভানাইজ করার আগে এই ক্রিয়াকলাপগুলি সম্পূর্ণ করা প্রক্রিয়াকৃত সদস্যের উপর জিঙ্ক সুরক্ষা প্রদান করতে সহায়তা করে। যদি কাটিং, ড্রিলিং বা ঢালাই করা হয় গ্যালভানাইজ করার পরে, উন্মুক্ত বা তাপ-আক্রান্ত এলাকায় উপযুক্ত মেরামত প্রয়োজন।
গ্যালভানাইজড আই বিম অর্ডারের জন্য, বেস স্টিল এবং ফিনিশড গ্যালভানাইজড মেম্বার উভয়কেই পরিদর্শন করা উচিত।
উপাদান শংসাপত্র, গ্যালভানাইজিং পরিদর্শন রেকর্ড, মাত্রিক পরিদর্শন ডেটা এবং তৃতীয় পক্ষের পরিদর্শন ডকুমেন্টেশন প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে।
একটি উপকূলীয় শিল্প প্রকল্পে বহিরঙ্গন কাঠামোগত সমর্থন সদস্যদের জন্য 10# এবং 12# Q235B হট-ডিপ গ্যালভানাইজড I সেকশন ব্যবহার করা হয়েছে। উচ্চ আর্দ্রতা এবং লবণ-বোঝাই বাতাসের কারণে, প্রকল্পটি একটি বর্ধিত দস্তা আবরণ নির্দিষ্ট করেছে।
ডাইমেনশনাল চেকিং এবং প্রয়োজনীয় প্রক্রিয়াকরণের পরে গ্যালভেনাইজড সদস্যদের সরবরাহ করা হয়েছিল। সরবরাহকৃত প্রকল্পের রেকর্ড অনুসারে, কাঠামোটি সাত বছর ধরে ব্যাপক মরিচা বা আবরণের খোসা থেকে মুক্ত ছিল এবং বারবার তদারকি পরিদর্শন পাস করেছে।
একটি বৃহৎ গ্রাউন্ড-মাউন্ট করা ফটোভোলটাইক প্রজেক্টের প্রয়োজন Q235B I বিমের জন্য যন্ত্রপাতির ঘাঁটি এবং সূর্য, বাতাস এবং বৃষ্টির সংস্পর্শে থাকা সহায়ক কাঠামোর জন্য। প্রকল্পের প্রয়োজনীয়তা অনুসারে বিমগুলি নির্দিষ্ট দৈর্ঘ্যের প্রক্রিয়াকরণ এবং হট-ডিপ গ্যালভানাইজিং দিয়ে সরবরাহ করা হয়েছিল।
গ্যালভানাইজড সদস্যরা স্ট্রাকচারাল ইন্সটলেশনের জন্য প্রস্তুত, একটি পৃথক বৃহৎ মাপের সাইট পেইন্টিং অপারেশন এড়িয়ে। গ্যালভানাইজড স্পেসিফিকেশনটি প্রকল্পের 25 বছরের নকশা-জীবনের প্রয়োজনীয়তার জন্য নির্বাচিত হয়েছিল।
রপ্তানি আদেশের জন্য, উত্পাদনের আগে নিম্নলিখিত তথ্য নিশ্চিত করা উচিত:
Rongheng এর সাপ্লাই চেইন তিয়ানজিন Daqiuzhuang ভিত্তিক, যা হট-রোল্ড স্টিল, গ্যালভানাইজিং এবং ডাউনস্ট্রিম স্টিল প্রসেসিং রিসোর্সে অ্যাক্সেস প্রদান করে।
স্ট্যান্ডার্ড আই বিমের মাপের জন্য, স্টক-ভিত্তিক সরবরাহ যেখানে উপলব্ধ সেখানে সমন্বয় করা যেতে পারে। প্রকল্পের আদেশের জন্য, স্থির-দৈর্ঘ্য কাটা, অঙ্কন-ভিত্তিক প্রক্রিয়াকরণ, গ্যালভানাইজিং, পরিদর্শন এবং রপ্তানি প্রস্তুতি চালানের আগে সমন্বয় করা যেতে পারে।
আই বিমগুলিতে সাধারণত সংকীর্ণ ফ্ল্যাঞ্জ এবং বাঁকানো অভ্যন্তরীণ ফ্ল্যাঞ্জ পৃষ্ঠ থাকে, যখন H বিমের সাধারণত প্রশস্ত ফ্ল্যাঞ্জ এবং বিভিন্ন বিভাগের জ্যামিতি থাকে। শুধুমাত্র চেহারার উপর ভিত্তি করে প্রতিস্থাপিত না করে সঠিক বিভাগের উপাধি এবং মাত্রা দ্বারা সেগুলি নির্দিষ্ট করা উচিত।
সাধারণ গ্রেডগুলির মধ্যে রয়েছে Q235B এবং Q355B। উপযুক্ত গ্রেড কাঠামোগত নকশা এবং প্রকল্পের স্পেসিফিকেশন অনুসরণ করা উচিত।
সাধারণ দস্তা আবরণ পরিসীমা 85-120 μm। প্রযোজ্য স্পেসিফিকেশন সাপেক্ষে, বর্ধিত আবরণ প্রয়োজন এমন প্রকল্পগুলির জন্য প্রায় 100-140 μm আলোচনা করা যেতে পারে।
হ্যাঁ। অঙ্কন অনুযায়ী গ্যালভানাইজ করার আগে ফিক্সড-লেন্থ কাটিং, ড্রিলিং, বেভেলিং, সোজা করা, গ্রাইন্ডিং এবং ডিবারিং সম্পন্ন করা যেতে পারে।
হ্যাঁ, কিন্তু দস্তা আবরণ প্রকৃত এক্সপোজার অনুযায়ী নির্বাচন করা উচিত। উপকূলীয় এবং লবণ-বোঝাই পরিবেশে সাধারণ অভ্যন্তরীণ বহিরঙ্গন অবস্থার চেয়ে বেশি জারা মূল্যায়ন প্রয়োজন। ক্রমাগত সমুদ্রের জলে নিমজ্জনের জন্য একটি পৃথক জারা-নিয়ন্ত্রণ পদ্ধতির প্রয়োজন।
স্বয়ংক্রিয়ভাবে নয়। ইস্পাত গ্রেড পরিবর্তন করার জন্য নিশ্চিতকরণ প্রয়োজন যে নিম্ন-শক্তির উপাদান এখনও প্রয়োজনীয় কাঠামোগত লোড এবং পরিষেবার শর্ত পূরণ করে।
গ্যালভানাইজিং এর সময় গরম এবং ঠান্ডা ইস্পাত সদস্যদের মাত্রা এবং সোজাতা, বিশেষ করে বড় অংশগুলিকে প্রভাবিত করতে পারে। তাই galvanizing পরে সমাপ্ত beams পরিদর্শন করা উচিত.
হ্যাঁ, তবে ঢালাই উত্তপ্ত এলাকার চারপাশে জিঙ্ক সরিয়ে দেয়। ঢালাইয়ের পরে একটি উপযুক্ত জিঙ্ক-সমৃদ্ধ আবরণ দিয়ে প্রভাবিত অঞ্চলটি পরিষ্কার এবং মেরামত করা উচিত। যেখানে সম্ভব, সংযোগের বিবরণ galvanizing আগে সম্পূর্ণ করা উচিত.
আদর্শ দৈর্ঘ্যের মধ্যে রয়েছে 6 মিটার, 9 মিটার এবং 12 মিটার। আনুমানিক 2-19 মিটার থেকে নির্দিষ্ট দৈর্ঘ্য উত্পাদন এবং পরিবহন প্রয়োজনীয়তা অনুযায়ী আলোচনা করা যেতে পারে।
প্রকল্পের উপর নির্ভর করে, উপাদান শংসাপত্র, গ্যালভানাইজিং পরিদর্শন রেকর্ড, মাত্রিক পরিদর্শন ডেটা, প্যাকিং তথ্য এবং তৃতীয় পক্ষের পরিদর্শন ডকুমেন্টেশন প্রদান করা যেতে পারে।
