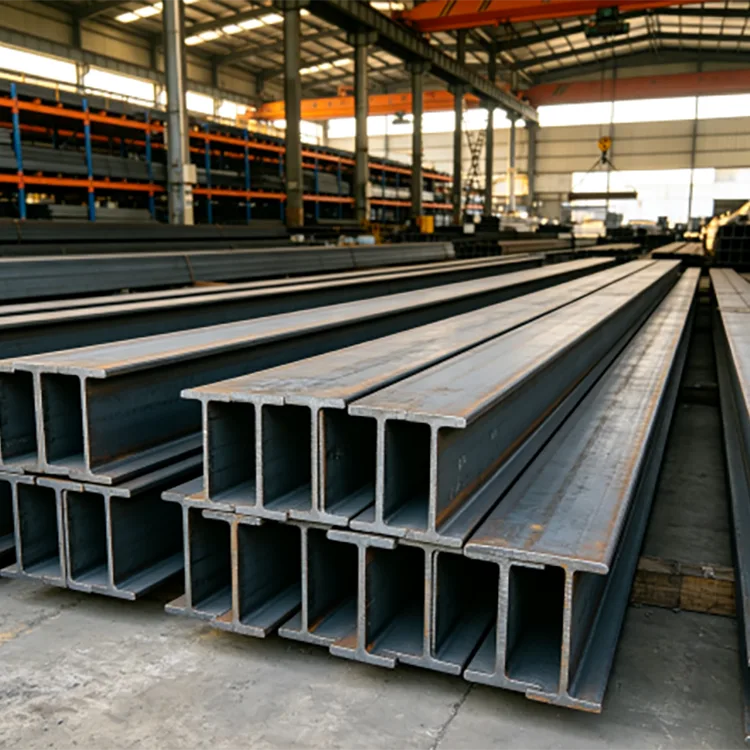

হট-রোল্ড আই-বিম

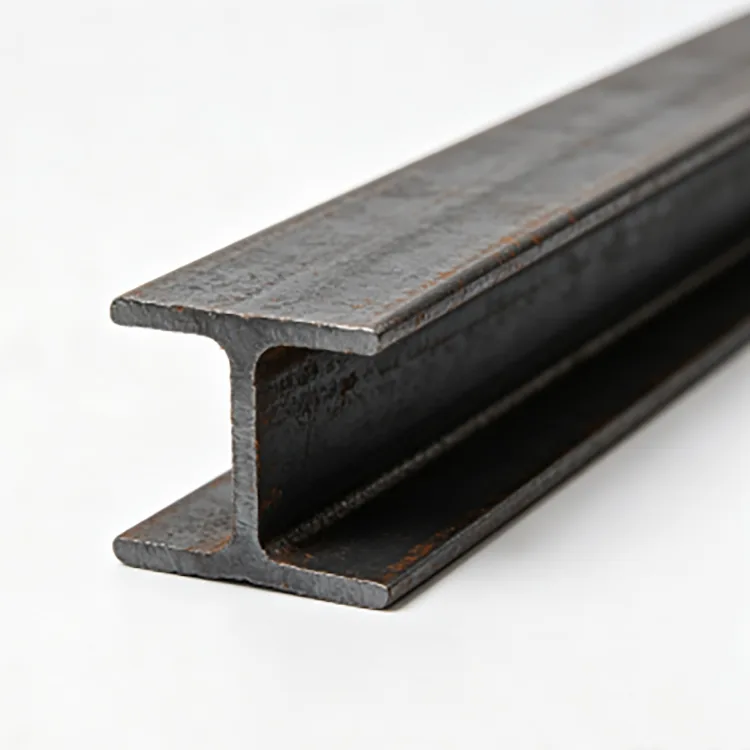

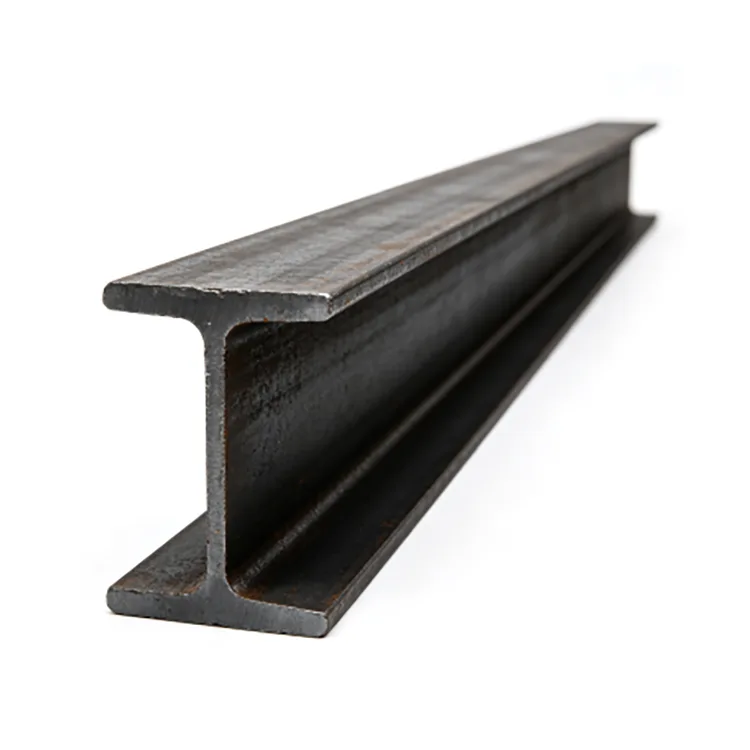

Hot-Rolled I-Beam হল একটি হট-রোল্ড স্ট্রাকচারাল স্টিলের বিভাগ যার দুটি ফ্ল্যাঞ্জ একটি কেন্দ্রীয় ওয়েব দ্বারা সংযুক্ত। পৃথক ইস্পাত প্লেট একসঙ্গে ঢালাই করার পরিবর্তে উচ্চ তাপমাত্রায় ঘূর্ণায়মান মাধ্যমে বিভাগটি সরাসরি গঠিত হয়।

I-আকৃতির জ্যামিতি ফ্ল্যাঞ্জের মাধ্যমে বাঁকানো প্রতিরোধ প্রদান করে যখন ওয়েব বিভাগটিকে সংযুক্ত করে এবং শিয়ার ফোর্স বহন করে। এটি সাধারণত কারখানার কাঠামো, প্ল্যাটফর্ম, সরঞ্জাম বেস, পাইপ র্যাক এবং অন্যান্য কাঠামোগত ইস্পাত কাজের জন্য সরবরাহ করা হয়।

Rongheng Q235B এবং Q355B হট-রোল্ড আই-বিম 10# থেকে 63# পর্যন্ত সাধারণ আকারে সরবরাহ করে, যার মান দৈর্ঘ্য 6 মিটার, 9 মিটার এবং 12 মিটার। স্থির-দৈর্ঘ্য কাটা এবং অন্যান্য প্রক্রিয়াকরণ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে।

স্পেসিফিকেশন

সাধারণত অনুরোধ করা বিভাগগুলির মধ্যে রয়েছে 12.6#, 14#, 16#, 18#, 20a#, 25a# এবং 32a#। সঠিক বিভাগের মাত্রা, ফ্ল্যাঞ্জের প্রস্থ, ওয়েব বেধ এবং তাত্ত্বিক ওজন নির্বাচিত বিভাগের উপাধির উপর নির্ভর করে।

আই বিম সাইজ কিভাবে সিলেক্ট করবেন

সঠিক I রশ্মির আকার শুধুমাত্র মূল্য বা প্রাপ্যতার চেয়ে কাঠামোগত প্রয়োজনীয়তার উপর নির্ভর করে। বিভাগটি নির্বাচন করার আগে স্প্যান, প্রয়োগকৃত লোড, সমর্থন শর্ত, ব্যবধান, সংযোগ পদ্ধতি এবং অনুমতিযোগ্য বিচ্যুতি বিবেচনা করা উচিত।

একটি দীর্ঘ স্প্যান, ঘনীভূত সরঞ্জাম লোড বা সমর্থনগুলির মধ্যে বেশি দূরত্বের জন্য একটি বড় অংশের প্রয়োজন হতে পারে। স্ট্রাকচারাল ডিজাইনে বাঁকানো এবং শিয়ার ছাড়াও পার্শ্বীয় স্থিতিশীলতা এবং পরিষেবাযোগ্যতা বিবেচনা করতে হতে পারে।

যখন স্ট্রাকচারাল অঙ্কন ইতিমধ্যেই মরীচি নম্বর নির্দিষ্ট করে, তখন শুধুমাত্র অনুরূপ মাত্রা বা উপলব্ধ স্টকের উপর ভিত্তি করে প্রতিস্থাপনের অনুমতি না দিয়ে অর্ডারটি নির্দিষ্ট বিভাগ অনুসরণ করা উচিত।

আই বিম নাকি এইচ বিম?

আই বিম এবং এইচ বিমের বিভিন্ন ক্রস-বিভাগীয় জ্যামিতি এবং বিভাগের বৈশিষ্ট্য রয়েছে। প্রথাগত I বিমগুলিতে সাধারণত সংকীর্ণ ফ্ল্যাঞ্জ এবং বাঁকানো অভ্যন্তরীণ ফ্ল্যাঞ্জ পৃষ্ঠ থাকে, যখন H বিমের সাধারণত প্রশস্ত ফ্ল্যাঞ্জ থাকে।

আই বিমগুলি সাধারণত নমন সদস্য হিসাবে ব্যবহৃত হয়, যখন এইচ বিমগুলি প্রায়শই কলাম এবং ভারী কাঠামোগত ফ্রেমের জন্য নির্বাচিত হয়। এটি শুধুমাত্র একটি সাধারণ পার্থক্য; প্রকৃত বিভাগ কাঠামোগত নকশা দ্বারা নির্ধারিত করা উচিত.

একটি I রশ্মিকে একটি H রশ্মি দিয়ে প্রতিস্থাপন করা উচিত নয় কারণ দুটি বিভাগ একই রকম দেখায় বা একটি আরও সহজলভ্য।

Q235B নাকি Q355B?

Q235B সাধারণত ফ্যাক্টরি বিম, প্ল্যাটফর্ম, সরঞ্জাম সমর্থন এবং সাধারণ কাঠামোগত ফ্যাব্রিকেশনের জন্য ব্যবহৃত হয় যেখানে নির্বাচিত বিভাগটি প্রয়োজনীয় লোড শর্ত পূরণ করে।

Q355B উচ্চতর উপাদান শক্তি প্রদান করে এবং ভারী কাঠামোগত অ্যাপ্লিকেশনের জন্য নির্দিষ্ট করা যেতে পারে যেখানে নকশার প্রয়োজন হয়।

একটি উচ্চ ইস্পাত গ্রেড স্বয়ংক্রিয়ভাবে একটি ছোট অংশ উপযুক্ত করে না. ইস্পাত ওজন কমাতে গ্রেড পরিবর্তন করা হলে, স্ট্রাকচারাল ডিজাইন শক্তি, প্রতিবিম্ব এবং স্থায়িত্বের জন্য আবার পরীক্ষা করা উচিত।

উত্পাদন প্রক্রিয়া

মরীচি হট-রোলিং অপারেশনের একটি সিরিজের মাধ্যমে সরাসরি গঠিত হয়:

স্টিল বিলেট → হিটিং → রুক্ষ রোলিং → ইন্টারমিডিয়েট রোলিং → ফিনিশিং রোলিং → সাইজিং → সোজা করা → কাটিং → পরিদর্শন → বান্ডলিং

ক্রমাগত রোলিং পাসগুলি ওয়েব এবং ফ্ল্যাঞ্জ স্থাপন করে এবং বিভাগটিকে প্রয়োজনীয় মাত্রায় নিয়ে আসে। ঘূর্ণায়মান করার পরে, মরীচিটি মাত্রা, সোজাতা এবং পৃষ্ঠের অবস্থার জন্য পরীক্ষা করা হয়।

সাধারণত কালো হট-ঘূর্ণিত ইস্পাতে পাওয়া ডার্ক মিল স্কেল একটি উত্পাদন পৃষ্ঠ যা ঘূর্ণায়মান সময় গঠিত হয় এবং বায়ুমণ্ডলীয় মরিচা সঙ্গে বিভ্রান্ত করা উচিত নয়।

কেন একটি ঘূর্ণিত আই বিম ব্যবহার করবেন?

বেসিক ওয়েব-এবং-ফ্ল্যাঞ্জ জ্যামিতি রোলিংয়ের সময় উত্পাদিত হয়, তাই গ্রাহক পৃথক প্লেটগুলির পরিবর্তে একটি সমাপ্ত কাঠামোগত বিভাগ পান যা একটি I-আকৃতির সদস্যে তৈরি করা প্রয়োজন।

এটি পরবর্তী কাটিং এবং ফ্যাব্রিকেশনকে সরল করে এবং মৌলিক মরীচি বিভাগ তৈরি করতে একটি অনুদৈর্ঘ্য জোড় ব্যবহার করা এড়িয়ে যায়। সামঞ্জস্যপূর্ণ ঘূর্ণিত বিভাগগুলি উপাদানের সময়সূচী এবং বানোয়াট অঙ্কনগুলি ব্যাচ প্রকল্পগুলিতে সমন্বয় করা সহজ করে তোলে।

অ্যাপ্লিকেশন

হট-রোল্ড আই-বিম প্রধানত ব্যবহৃত হয় যেখানে আই-সেকশন একটি উপযুক্ত কাঠামোগত নমন সদস্য প্রদান করে।

• কারখানা ভবন এবং কর্মশালা
• ছাদ এবং প্ল্যাটফর্ম কাঠামো
• সরঞ্জাম ঘাঁটি এবং যন্ত্রপাতি সমর্থন করে
• পাইপ racks এবং শিল্প সমর্থন ফ্রেম
• গুদাম কাঠামো
• পরিবাহক এবং উপাদান-হ্যান্ডলিং কাঠামো
• পৌরসভা এবং অবকাঠামো স্টিলওয়ার্ক
• বহিরঙ্গন কাঠামোগত ফ্রেম

সরঞ্জাম ঘাঁটি

যন্ত্রপাতি অ্যাপ্লিকেশনের জন্য, মরীচি নির্বাচন মোট সরঞ্জাম ওজনের চেয়ে বেশি বিবেচনা করা উচিত। সাপোর্ট স্প্যান, মাউন্টিং পয়েন্ট, লোড ডিস্ট্রিবিউশন, ভাইব্রেশন এবং বারবার লোডিং সবই প্রয়োজনীয় বিভাগকে প্রভাবিত করতে পারে।

সরবরাহকৃত যন্ত্রপাতি প্রকল্পগুলির জন্য, 14#–20# আই বিমগুলি সরঞ্জামের ভিত্তি এবং সমর্থন তৈরির জন্য ব্যবহার করা হয়েছে।

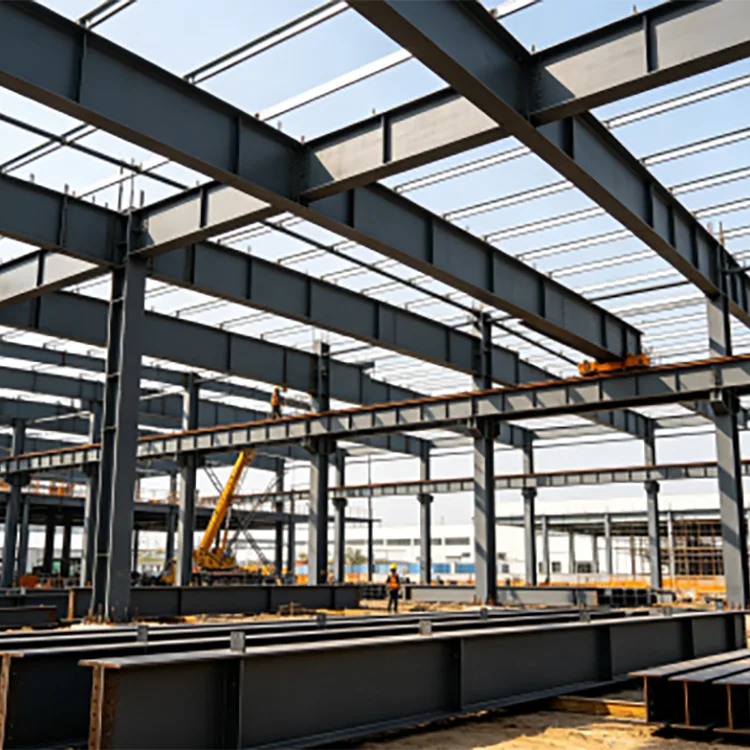

কারখানার কাঠামো

কারখানা নির্মাণের জন্য, 16#–25# Q235B I বিমগুলি ছাদ-সম্পর্কিত বিম, প্ল্যাটফর্ম সদস্য এবং সমর্থন কাঠামোর জন্য সরবরাহ করা হয়েছে।

ব্যাচ তৈরির জন্য সামঞ্জস্যপূর্ণ বিভাগের মাত্রা গুরুত্বপূর্ণ কারণ ইনস্টলেশনের সময় বিমগুলিকে সংযোগ প্লেট এবং সংলগ্ন কাঠামোগত সদস্যদের সাথে সারিবদ্ধ করতে হবে।

পৃষ্ঠ এবং জারা সুরক্ষা

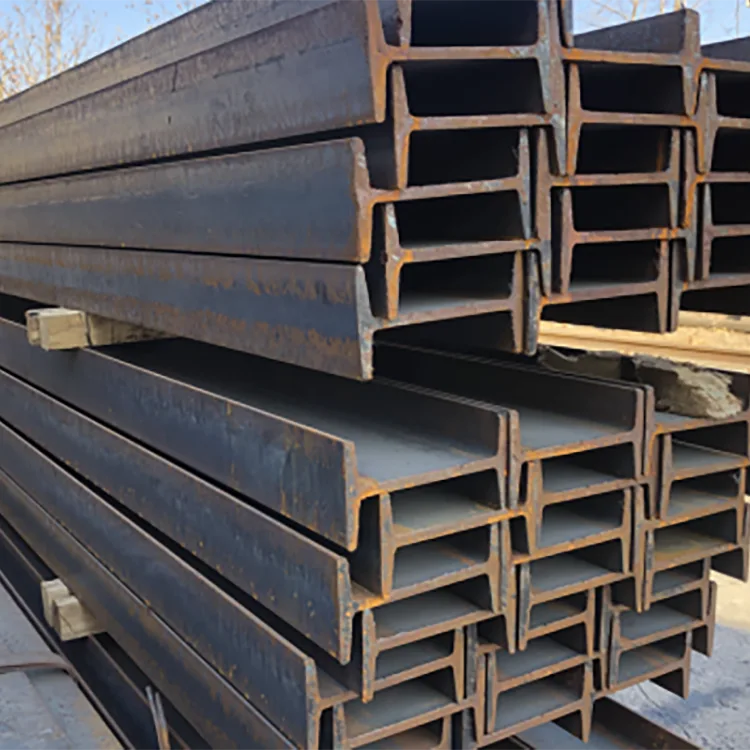

হট-রোল্ড আই-বিম একটি জারা-সুরক্ষা আবরণ ছাড়াই কালো হট-রোল্ড ইস্পাত হিসাবে সরবরাহ করা হয়।

শুষ্ক গৃহমধ্যস্থ অ্যাপ্লিকেশনের জন্য, কালো পৃষ্ঠ ব্যবহার করা যেতে পারে যখন প্রকল্পের অতিরিক্ত ক্ষয় সুরক্ষার প্রয়োজন হয় না। উন্মুক্ত বহিরঙ্গন স্টিলওয়ার্কের জন্য, পেইন্টিং, হট-ডিপ গ্যালভানাইজিং বা অন্য একটি উপযুক্ত আবরণ সিস্টেম পরিষেবা পরিবেশ অনুসারে নির্দিষ্ট করা যেতে পারে।

যেখানে গ্যালভানাইজিং প্রয়োজন সেখানে কাটিং, ড্রিলিং এবং অন্যান্য ফ্যাব্রিকেশন গ্যালভানাইজিং প্রক্রিয়ার আগে সম্পন্ন করা উচিত। এটি উন্মুক্ত স্টিলের পরিমাণ হ্রাস করে যা অন্যথায় প্রক্রিয়াকরণের পরে মেরামতের প্রয়োজন হবে।

ফ্যাব্রিকেশন এবং প্রসেসিং

Rongheng প্রকল্প অঙ্কন অনুযায়ী প্রক্রিয়াকরণের ব্যবস্থা করতে পারে, যার মধ্যে রয়েছে:

• স্থির-দৈর্ঘ্য কাটিয়া
• তুরপুন
• বেভেলিং
• সোজা করা
• ডিবারিং
• অন্যান্য সম্মত অঙ্কন-ভিত্তিক প্রক্রিয়াকরণ

বড় অর্ডারের জন্য, গ্রাহকরা উত্পাদনের আগে একটি কাটিয়া তালিকা এবং বানোয়াট অঙ্কন সরবরাহ করতে পারেন। এটি বিমের দৈর্ঘ্য এবং প্রক্রিয়াকরণের প্রয়োজনীয়তাগুলিকে ইনস্টলেশনের মাত্রার সাথে সমন্বয় করতে দেয়।

গুণমান পরিদর্শন

পরিদর্শন উপাদান গ্রেড, বিভাগ উপাধি এবং সমাপ্ত মাত্রা উপর দৃষ্টি নিবদ্ধ করে।

• ইস্পাত গ্রেড:Q235B, Q355B বা নির্দিষ্ট গ্রেড নিশ্চিত করুন।
• বিভাগ:ক্রয় আদেশ এবং অঙ্কন বিরুদ্ধে মরীচি নম্বর পরীক্ষা করুন.
• মাত্রা:বিমের উচ্চতা, ফ্ল্যাঞ্জের প্রস্থ, ওয়েব বেধ এবং প্রযোজ্য সহনশীলতা যাচাই করুন।
• দৈর্ঘ্য:স্ট্যান্ডার্ড বা নির্দিষ্ট দৈর্ঘ্যের প্রয়োজনীয়তা পরীক্ষা করুন।
• সরলতা:নিশ্চিত করুন যে মরীচিটি তৈরি এবং ইনস্টলেশনের জন্য উপযুক্ত।
• পৃষ্ঠ:গুরুতর ফাটল, ল্যামিনেশন এবং অন্যান্য প্রাসঙ্গিক ত্রুটির জন্য পরীক্ষা করুন।

উপাদান শংসাপত্র এবং সম্মত পরিদর্শন রেকর্ড প্রকল্পের প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে. চুক্তিতে নির্দিষ্ট করা হলে তৃতীয় পক্ষের পরিদর্শনের ব্যবস্থা করা যেতে পারে।

ওজন এবং নিষ্পত্তি

ইস্পাত অর্ডার ক্রয় চুক্তি অনুযায়ী প্রকৃত ওজন বা তাত্ত্বিক ওজন দ্বারা নিষ্পত্তি করা যেতে পারে.

প্রকৃত ওজন বিতরণ করা উপাদানের পরিমাপ ভরের উপর ভিত্তি করে। তাত্ত্বিক ওজন নির্বাচিত বিভাগের প্রকাশিত একক ওজন এবং এর সরবরাহকৃত দৈর্ঘ্য থেকে গণনা করা হয়।

উদাহরণস্বরূপ, 20 কেজি/মি দৈর্ঘ্যের একটি তাত্ত্বিক একক ওজন এবং 12 মিটার দৈর্ঘ্যের একটি বিমের তাত্ত্বিক ওজন 240 কেজি।

বাল্ক অর্ডারের জন্য, বন্দোবস্তের পদ্ধতিটি উত্পাদন এবং চালানের আগে নিশ্চিত হওয়া উচিত।

প্রকল্প অ্যাপ্লিকেশন

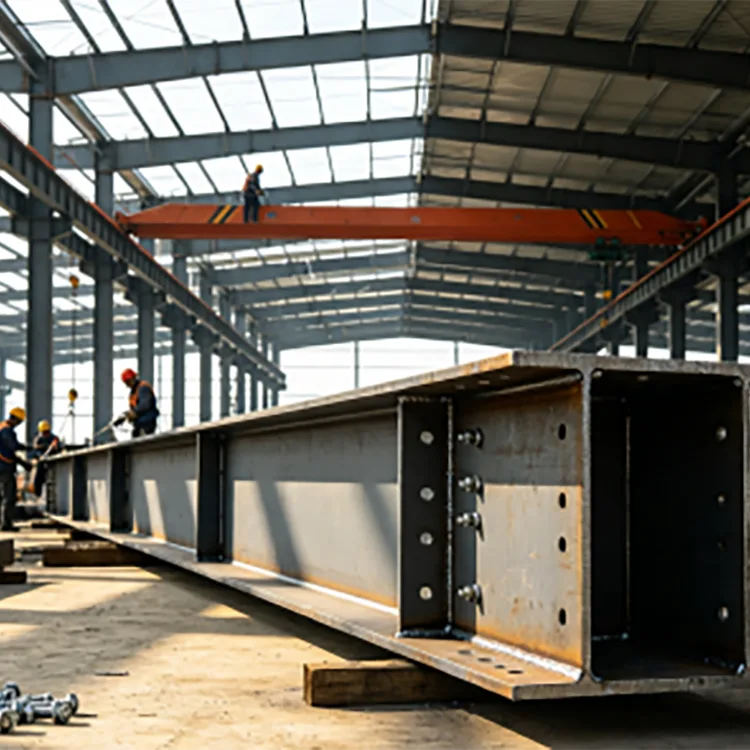

কারখানার ছাদ এবং প্ল্যাটফর্মের কাঠামো

উত্তর চীনের একটি কারখানার প্রকল্পটি ছাদ-সম্পর্কিত বিম, প্ল্যাটফর্ম এবং সমর্থন কাঠামোর জন্য 16#–25# Q235B হট-রোল্ড আই-বিম ব্যবহার করেছে। উপাদান বানোয়াট আগে সম্পূর্ণ বিভাগ এবং মাত্রিক চেক সঙ্গে ব্যাচ সরবরাহ করা হয়েছিল.

সরঞ্জাম ঘাঁটি

একটি যন্ত্রপাতি প্রস্তুতকারী 14#–20# আই বিম ব্যবহার করে সরঞ্জামের বেস এবং সমর্থন কাঠামোর জন্য। পৃষ্ঠের চিকিত্সার আগে প্রয়োজনীয় সমর্থন মাত্রা অনুসারে বিমগুলি কাটা এবং গড়া হয়েছিল।

শিল্প উদ্ভিদ কাঠামো

দক্ষিণ-পূর্ব এশীয় অবকাঠামো প্রকল্পের জন্য, প্ল্যান্ট ফ্রেমিং এবং পাইপ-সাপোর্ট স্ট্রাকচারের জন্য Q355B I বিমগুলি সরবরাহ করা হয়েছিল। অর্ডারে বাছাই, বান্ডিল শক্তিবৃদ্ধি এবং কন্টেইনার চালানের জন্য রপ্তানি ডকুমেন্টেশন অন্তর্ভুক্ত ছিল।

তিয়ানজিন Daqiuzhuang থেকে সরবরাহ

Rongheng এর সাপ্লাই চেইন তিয়ানজিন Daqiuzhuang-এ অবস্থিত, যেখানে হট-রোল্ড সেকশন স্টিল, গুদামজাতকরণ, প্রক্রিয়াকরণ এবং রপ্তানি রসদ অ্যাক্সেস রয়েছে।

10# থেকে 63# পর্যন্ত কমন আই বিম বিভাগগুলি স্টক এবং প্রকল্পের চাহিদা অনুযায়ী সাজানো যেতে পারে। Q235B এবং Q355B বিভিন্ন কাঠামোগত প্রয়োজনীয়তার জন্য উপলব্ধ, যখন স্থির-দৈর্ঘ্য কাটা এবং সম্মত প্রক্রিয়াকরণ চালানের আগে সমন্বয় করা যেতে পারে।

বিদেশী আদেশের জন্য, উপাদান বাছাই, বান্ডলিং, কন্টেইনার লোডিং এবং রপ্তানি ডকুমেন্টেশন চালানের প্রয়োজনীয়তা অনুযায়ী সমন্বয় করা যেতে পারে।

প্রশ্ন ১. হট-রোল্ড আই-বিম কিসের জন্য ব্যবহৃত হয়?

এটি সাধারণত কারখানার বিম, ছাদ এবং প্ল্যাটফর্মের কাঠামো, সরঞ্জামের বেস, পাইপ র্যাক, গুদাম কাঠামো এবং অন্যান্য কাঠামোগত ইস্পাত কাজের জন্য ব্যবহৃত হয়।

প্রশ্ন ২. আমি কি এইচ মরীচির মতোই?

না। তাদের ফ্ল্যাঞ্জ জ্যামিতি এবং বিভাগের বৈশিষ্ট্য ভিন্ন। কাঠামোগত প্রয়োজনীয়তা পরীক্ষা না করে একটি I বিমকে H বিমের সাথে প্রতিস্থাপন করা উচিত নয়।

Q3. কোনটি ভাল, আই বিম বা এইচ মরীচি?

কোনটিই সর্বজনীনভাবে ভালো নয়। উপযুক্ত বিভাগটি স্প্যান, লোডিং, বিভাগের বৈশিষ্ট্য, সমর্থন শর্ত এবং কাঠামোগত নকশার উপর নির্ভর করে।

Q4. কি ইস্পাত গ্রেড পাওয়া যায়?

Q235B এবং Q355B সরবরাহ করা প্রধান গ্রেড। প্রকল্পের প্রয়োজন হলে অন্যান্য গ্রেড নিয়ে আলোচনা করা যেতে পারে।

প্রশ্ন 5. কি মাপ পাওয়া যায়?

সাধারণ আকারের পরিসর হল 10#–63#, a/b সিরিজের বিভাগগুলি সহ। সঠিক মাত্রা এবং তাত্ত্বিক একক ওজন নির্বাচিত বিভাগের উপাধির উপর নির্ভর করে।

প্রশ্ন ৬. মরীচি একটি নির্দিষ্ট দৈর্ঘ্য কাটা যাবে?

হ্যাঁ। স্ট্যান্ডার্ড দৈর্ঘ্যের মধ্যে রয়েছে 6 মিটার, 9 মিটার এবং 12 মিটার, এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নির্দিষ্ট দৈর্ঘ্যের কাটার ব্যবস্থা করা যেতে পারে।

প্রশ্ন ৭. আপনি কি প্রসবের আগে আমি বিম ড্রিল করতে পারেন?

হ্যাঁ। ড্রিলিং, কাটিং, বেভেলিং, সোজা করা এবং ডিবারিং অঙ্কন এবং সম্মত প্রক্রিয়াকরণের প্রয়োজনীয়তা অনুসারে সাজানো যেতে পারে।

প্রশ্ন ৮. আমি রশ্মি galvanized করা যাবে?

হ্যাঁ। বহিরঙ্গন বা আর্দ্র পরিবেশের জন্য অতিরিক্ত জারা সুরক্ষার প্রয়োজন হলে মরীচিটি প্রথমে তৈরি করা যেতে পারে এবং তারপরে হট-ডিপ গ্যালভানাইজড করা যেতে পারে।

প্রশ্ন9. Q235B কি Q355B প্রতিস্থাপন করতে পারে?

স্বয়ংক্রিয়ভাবে নয়। স্ট্রাকচারাল লোড, বিভাগের আকার এবং ডিজাইনের প্রয়োজনীয়তার বিপরীতে ইস্পাত গ্রেডের পরিবর্তন পরীক্ষা করা উচিত।

প্রশ্ন ১০। আমি কিভাবে বীম ওজন গণনা করা হয়?

তাত্ত্বিক ওজন সাধারণত নির্বাচিত বিভাগের প্রকাশিত একক ওজন থেকে তার দৈর্ঘ্য দ্বারা গুণিত হয়। প্রকৃত-ওজন নিষ্পত্তিও ব্যবহার করা যেতে পারে যখন চুক্তিতে উল্লেখ করা হয়।

প্রশ্ন ১১. কি নথি সরবরাহ করা যেতে পারে?

উপাদান শংসাপত্র এবং সম্মত পরিদর্শন রেকর্ড প্রকল্পের প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে. প্রয়োজনে তৃতীয় পক্ষের পরিদর্শনেরও ব্যবস্থা করা যেতে পারে।

প্রশ্ন ১২. হট-রোল্ড আই-বিম কি বিদেশী প্রকল্পের জন্য সরবরাহ করা যেতে পারে?

হ্যাঁ। বিভাগ ইস্পাত সরবরাহ, স্থির-দৈর্ঘ্য কাটা, সম্মত প্রক্রিয়াকরণ, বান্ডলিং, পরিদর্শন ডকুমেন্টেশন, কন্টেইনার লোডিং এবং রপ্তানি ডকুমেন্টেশন আন্তর্জাতিক আদেশের জন্য সমন্বয় করা যেতে পারে।
