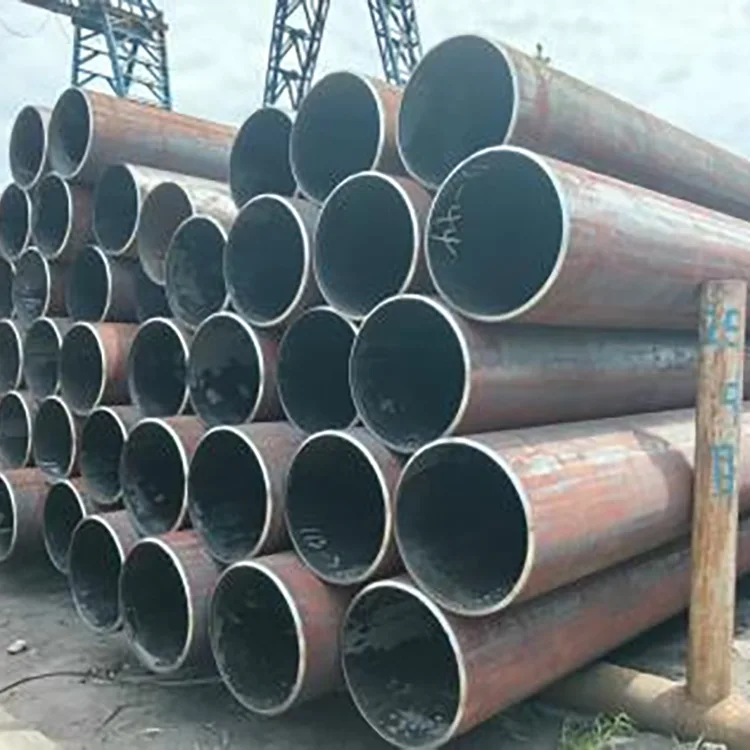

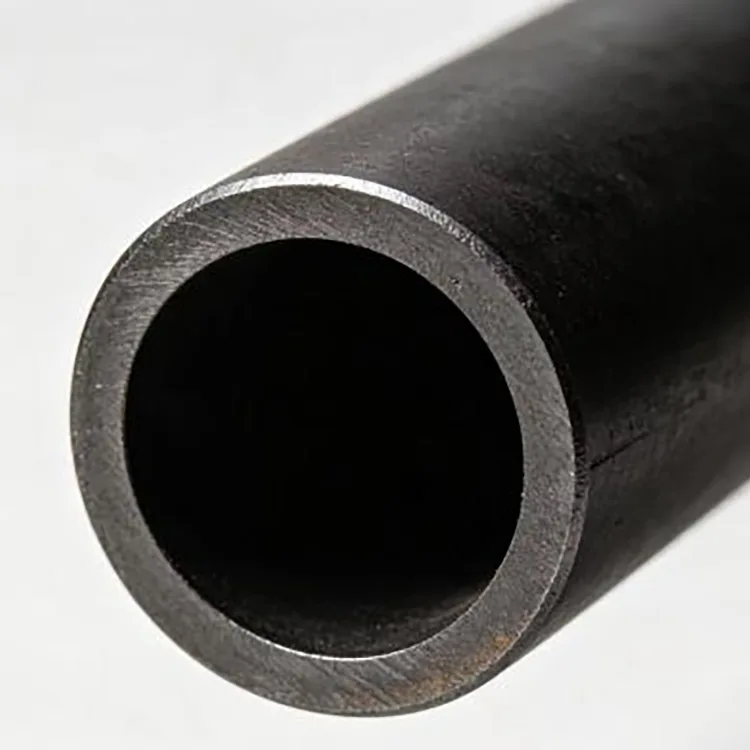

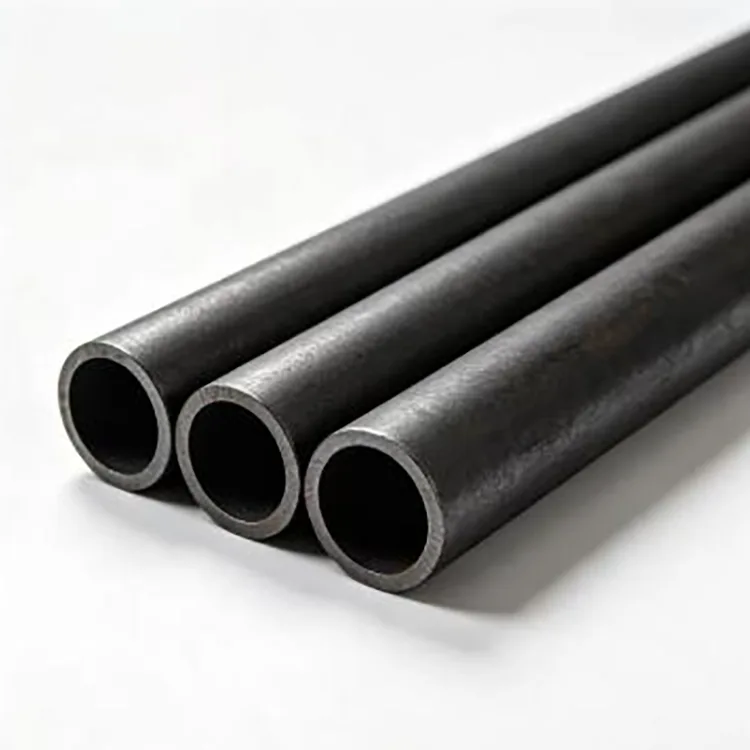

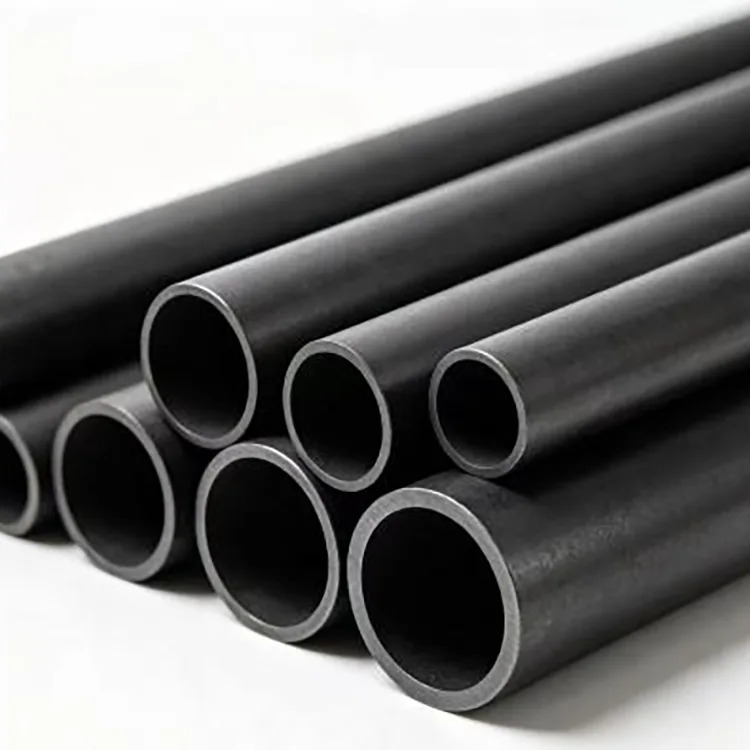

বিজোড় কার্বন ইস্পাত পাইপ

বিজোড় কার্বন ইস্পাত পাইপ একটি অনুদৈর্ঘ্য জোড় seam ছাড়া গঠিত হয়. হট রোল্ড পাইপ সাধারণত বড় ব্যাস, ভারী দেয়াল এবং সাধারণ প্রকৌশল ব্যবহারের জন্য নির্বাচন করা হয়, যেখানে ঠান্ডা টানা পাইপ ব্যবহার করা হয় যেখানে কঠোর মাত্রা সহনশীলতা এবং একটি মসৃণ পৃষ্ঠের প্রয়োজন হয়।

পাইপটি চাইনিজ GB/T স্ট্যান্ডার্ডে বা ASTM, EN এবং JIS প্রয়োজনীয়তাগুলিতে অ্যাপ্লিকেশন এবং ক্রয়ের স্পেসিফিকেশন অনুযায়ী সরবরাহ করা যেতে পারে।

মান এবং উপকরণ

GB/T 8162-2018 হল স্ট্রাকচারাল সিমলেস স্টিল টিউবের জন্য বর্তমান চাইনিজ স্ট্যান্ডার্ড, যখন GB/T 8163-2018 হল তরল পরিষেবার জন্য বিজোড় ইস্পাত পাইপের বর্তমান মান।

ASTM A53/A53M-24 বিজোড় এবং ঢালাই উভয় ইস্পাত পাইপ কভার করে, যখন ASTM A106/A106M-26 উচ্চ-তাপমাত্রার পরিষেবার জন্য বিশেষভাবে বিজোড় কার্বন ইস্পাত পাইপ কভার করে৷

সাধারণ উপকরণগুলির মধ্যে রয়েছে 20#, 45#, Q355B (16Mn), 27SiMn এবং 40Cr। উপাদান নির্বাচন শক্তি, machinability, তাপমাত্রা, পরিষেবা মাধ্যম এবং বানোয়াট প্রয়োজনীয়তার উপর ভিত্তি করে হওয়া উচিত।

আকার পরিসীমা

বিশেষ মাত্রা, ভারী-প্রাচীর পাইপ এবং প্রকল্প-নির্দিষ্ট সহনশীলতা অঙ্কন বা প্রযুক্তিগত বৈশিষ্ট্য অনুযায়ী উত্পাদিত হতে পারে।

হট রোল্ড নাকি কোল্ড ড্রন?

বড়-ব্যাস এবং ভারী-প্রাচীরের প্রয়োজনীয়তার জন্য, গরম ঘূর্ণিত বিজোড় পাইপ সাধারণত আরও ব্যবহারিক পছন্দ। এটি স্ট্রাকচারাল সদস্য, প্রকৌশল সরঞ্জাম এবং সাধারণ শিল্প অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে অত্যন্ত টাইট মাত্রিক সহনশীলতার প্রয়োজন হয় না।

কোল্ড টানা সীমলেস পাইপ ছোট আকার, কঠোর সহনশীলতা এবং যন্ত্র প্রয়োগের জন্য আরও উপযুক্ত। এর মসৃণ পৃষ্ঠ এবং আরও নিয়ন্ত্রিত মাত্রা হাতা, ঝোপ এবং যান্ত্রিক উপাদানগুলির মতো অংশগুলির জন্য যন্ত্রের কাজ কমাতে পারে।

দুটি প্রক্রিয়া একই পণ্যের ভিন্ন গ্রেড নয়। পছন্দটি প্রয়োজনীয় আকার, সহনশীলতা, পৃষ্ঠের অবস্থা এবং ডাউনস্ট্রিম প্রক্রিয়াকরণের উপর ভিত্তি করে হওয়া উচিত।

সঠিক মান নির্বাচন করা

স্ট্রাকচারাল সদস্য, যান্ত্রিক কাঠামো এবং সাধারণ তৈরির জন্য, GB/T 8162 বিজোড় পাইপ উপযুক্ত সূচনা পয়েন্ট।

জল, তেল, গ্যাস এবং অন্যান্য তরল-পরিষেবা অ্যাপ্লিকেশনগুলির জন্য, পাইপটিকে একটি ফ্লুইড-সার্ভিস স্পেসিফিকেশন যেমন GB/T 8163-এ অর্ডার করা উচিত। পরিষেবার মাধ্যম, নকশার চাপ, তাপমাত্রা এবং প্রয়োজনীয় পরীক্ষাগুলি ক্রয় আদেশে স্পষ্টভাবে উল্লেখ করা উচিত।

ASTM প্রয়োজনীয়তার অধীনে উচ্চ-তাপমাত্রার পরিষেবার জন্য, A106/A106M বিশেষভাবে উন্নত তাপমাত্রায় ব্যবহৃত বিজোড় কার্বন ইস্পাত পাইপের জন্য তৈরি।

উপাদান নির্বাচন

20# কার্বন ইস্পাত সাধারণ প্রকৌশল এবং যান্ত্রিক অ্যাপ্লিকেশনের জন্য একটি সাধারণ পছন্দ। এটির ভাল মেশিনিবিলিটি এবং ওয়েল্ডিবিলিটি রয়েছে এবং এটি অনেক প্রচলিত ব্যবহারের জন্য উপযুক্ত।

45# কার্বন স্টিলের উচ্চ শক্তি এবং কঠোরতা রয়েছে এবং এটি প্রধানত শ্যাফ্ট, হাতা এবং মেশিনযুক্ত যান্ত্রিক অংশগুলির জন্য নির্বাচিত হয়। এই গ্রেড নির্বাচন করার আগে ঢালাই প্রয়োজনীয়তা বিবেচনা করা উচিত।

Q355B সাধারণত ব্যবহৃত হয় যেখানে ভারী কাঠামো, যন্ত্রপাতি এবং বহিরঙ্গন প্রকৌশল অ্যাপ্লিকেশন সহ উচ্চ কাঠামোগত শক্তি প্রয়োজন।

27SiMn এবং 40Cr হল হাইড্রোলিক উপাদান এবং অন্যান্য যান্ত্রিক যন্ত্রাংশের জন্য উচ্চ-শক্তির অ্যালয় গ্রেড যা উচ্চ শক্তি বা পরিধানের প্রয়োজনীয়তা সাপেক্ষে।

যেখানে এটি ব্যবহার করা হয়

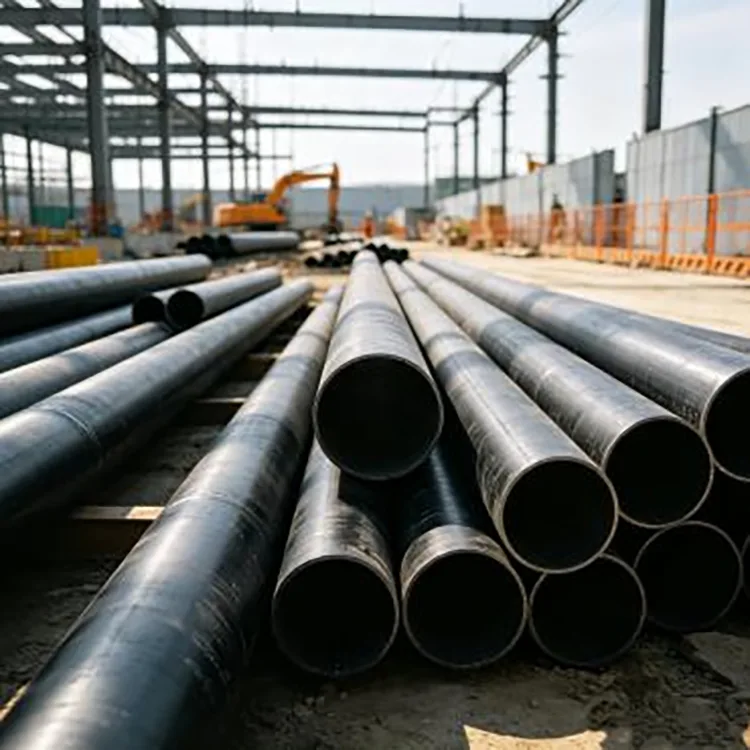

স্ট্রাকচারাল ইঞ্জিনিয়ারিং

শিল্প উদ্ভিদ কাঠামো, সমর্থন ফ্রেম, সেতু সদস্য, সরঞ্জাম সমর্থন এবং অন্যান্য লোড বহন ইস্পাত কাজ.

মেশিনারি ম্যানুফ্যাকচারিং

মেশিন ফ্রেম, খাদ হাতা, জলবাহী সিলিন্ডার ফাঁকা, ঝোপ, খনির সরঞ্জাম অংশ এবং প্রকৌশল যন্ত্রপাতি উপাদান.

ভারী যন্ত্রপাতি এবং পরিবহন

যানবাহনের ফ্রেম, উত্তোলন সরঞ্জাম, কৃষি যন্ত্রপাতি এবং অন্যান্য গড়া উপাদানগুলির জন্য বিজোড় ইস্পাত বিভাগের প্রয়োজন।

তরল পরিষেবা

জল, তেল, গ্যাস, বাষ্প এবং শিল্প তরল পাইপলাইন যখন পাইপ প্রযোজ্য তরল-পরিষেবা স্পেসিফিকেশন আদেশ করা হয়.

শিল্প ও পৌর প্রকল্প

ফটোভোলটাইক সাপোর্ট স্ট্রাকচার, মিউনিসিপ্যাল ​​স্টিলওয়ার্ক, ইকুইপমেন্ট পাইপিং, হাতা এবং অন্যান্য গড়া ইস্পাত উপাদান।

প্রাচীর বেধ এবং পাইপ নির্বাচন

একটি বিজোড় পাইপ নির্বাচন করার জন্য একা বাইরের ব্যাস যথেষ্ট নয়। দেয়ালের বেধ চাপ প্রতিরোধ, বিকৃতি প্রতিরোধ এবং সামগ্রিক বিভাগের শক্তিকে প্রভাবিত করে, তবে প্রয়োজনীয় বেধটি প্রকৃত নকশার অবস্থা থেকে গণনা করা আবশ্যক।

তরল পরিষেবার জন্য, গণনার নকশার চাপ, তাপমাত্রা, অভ্যন্তরীণ ব্যাস, উপাদান বৈশিষ্ট্য, জারা ভাতা এবং প্রযোজ্য পাইপিং নকশা কোড বিবেচনা করা উচিত। কাঠামোগত ব্যবহারের জন্য, লোড, স্প্যান, সমর্থন শর্ত এবং বকলিং বিবেচনা করা প্রয়োজন।

এই কারণেই একটি ভারী পাইপ স্বয়ংক্রিয়ভাবে সঠিক পছন্দ নয়। স্পেসিফিকেশন প্রকৃত পরিষেবা শর্তের সাথে মিলে যাওয়া উচিত।

প্রসেসিং এবং সারফেস অপশন

আমরা প্রকল্পের প্রয়োজনীয়তা অনুযায়ী কাটিং, এন্ড ফেসিং, বেভেলিং, মরিচা অপসারণ, পেইন্টিং, হট-ডিপ গ্যালভানাইজিং এবং অন্যান্য প্রক্রিয়াকরণ প্রদান করি।

মেশিনযুক্ত অংশগুলির জন্য, ঠান্ডা টানা পাইপ সরবরাহ করা যেতে পারে যেখানে কঠোর মাত্রিক নিয়ন্ত্রণ প্রয়োজন। বহিরঙ্গন কাঠামোগত ব্যবহারের জন্য, পৃষ্ঠ চিকিত্সা প্রয়োজনীয় জারা সুরক্ষা সিস্টেম অনুযায়ী পৃথকভাবে নির্দিষ্ট করা যেতে পারে।

রপ্তানি আদেশ বান্ডিল, মোড়ানো এবং দীর্ঘ দূরত্ব সমুদ্র পরিবহনের জন্য আর্দ্রতা এবং ক্ষয় থেকে রক্ষা করা যেতে পারে।

পরিদর্শন

পরিদর্শন নির্বাচিত মান এবং ক্রয় প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে. পণ্য এবং প্রয়োগের উপর নির্ভর করে, এতে রাসায়নিক গঠন, যান্ত্রিক বৈশিষ্ট্য, মাত্রিক পরিদর্শন, হাইড্রোস্ট্যাটিক পরীক্ষা এবং অ-ধ্বংসাত্মক পরীক্ষা অন্তর্ভুক্ত থাকতে পারে।

প্রকল্পের প্রয়োজন হলে SGS, BV বা TÜV দ্বারা পরিদর্শন নথি এবং তৃতীয় পক্ষের পরিদর্শনের ব্যবস্থা করা যেতে পারে।

সরবরাহ এবং কাস্টম আদেশ

প্রযোজ্য যেখানে উপলব্ধ স্টক থেকে স্ট্যান্ডার্ড মাপ সরবরাহ করা যেতে পারে। আমরা মিশ্র মাপ, ট্রায়াল পরিমাণ, নির্দিষ্ট দৈর্ঘ্য কাটা, বিশেষ প্রাচীর বেধ বা কাস্টমাইজড প্রক্রিয়াকরণের প্রয়োজন প্রজেক্ট অর্ডারগুলি পরিচালনা করি।

উদ্ধৃতির জন্য, পাইপ মান বা প্রয়োগ, উপাদান গ্রেড, বাইরের ব্যাস, প্রাচীর বেধ, দৈর্ঘ্য, পরিমাণ এবং প্রয়োজনীয় প্রক্রিয়াকরণ প্রদান করুন। রপ্তানি আদেশের জন্য, গন্তব্য এবং প্যাকিং প্রয়োজনীয়তাও নির্দিষ্ট করা উচিত।

FAQ

প্রশ্ন 1: হট রোলড এবং কোল্ড টানা বিজোড় পাইপের মধ্যে পার্থক্য কী?

হট রোলড পাইপ সাধারণত বড় ব্যাস, মোটা দেয়াল এবং সাধারণ প্রকৌশল অ্যাপ্লিকেশনের জন্য নির্বাচিত হয়। ঠাণ্ডা টানা পাইপ একটি অতিরিক্ত অঙ্কন প্রক্রিয়ার সাথে উত্পাদিত হয় শক্ত মাত্রা এবং একটি মসৃণ পৃষ্ঠ প্রাপ্ত করার জন্য, এটি নির্ভুল যন্ত্র এবং যান্ত্রিক উপাদানগুলির জন্য আরও উপযুক্ত করে তোলে।

প্রশ্ন 2: আমি কিভাবে GB/T 8162 এবং GB/T 8163 এর মধ্যে নির্বাচন করব?

GB/T 8162 হল কাঠামোগত উদ্দেশ্যে, যখন GB/T 8163 হল তরল পরিষেবার জন্য৷ সঠিক মানটি কেবল ব্যাস বা উপাদানের গ্রেড থেকে না করে পাইপের প্রকৃত ব্যবহার থেকে নির্বাচন করা উচিত।

প্রশ্ন 3: উচ্চ-চাপ প্রয়োগের জন্য কি বিজোড় পাইপ সবসময় প্রয়োজন?

অগত্যা নয়। পাইপ নির্বাচন নকশা কোড, চাপ, তাপমাত্রা, মাঝারি, মাত্রা, উপাদান এবং প্রয়োজনীয় পরিদর্শন উপর নির্ভর করে। যেখানে প্রজেক্ট স্পেসিফিকেশনের জন্য উচ্চ-তাপমাত্রার পরিষেবার জন্য বিজোড় কার্বন ইস্পাত পাইপ প্রয়োজন, সেখানে ASTM A106/A106M হল একটি প্রযোজ্য মান।

প্রশ্ন 4: চালানের আগে পাইপ কাটা এবং প্রক্রিয়া করা যেতে পারে?

হ্যাঁ। স্থির-দৈর্ঘ্যের কাটিং, বেভেলিং, এন্ড ফেসিং, সারফেস ট্রিটমেন্ট, গ্যালভানাইজিং এবং অন্যান্য প্রসেসিং অর্ডারের প্রয়োজনীয়তা অনুযায়ী সাজানো যেতে পারে।

প্রশ্ন 5: আপনি ASTM A53 বিজোড় পাইপ সরবরাহ করতে পারেন?

হ্যাঁ। ASTM A53/A53M বিজোড় এবং ঢালাই ইস্পাত পাইপ উভয়ই কভার করে, তাই যখন এটি প্রয়োজন হয় তখন অর্ডারটি স্পষ্টভাবে বিজোড় টাইপ নির্দিষ্ট করা উচিত।
