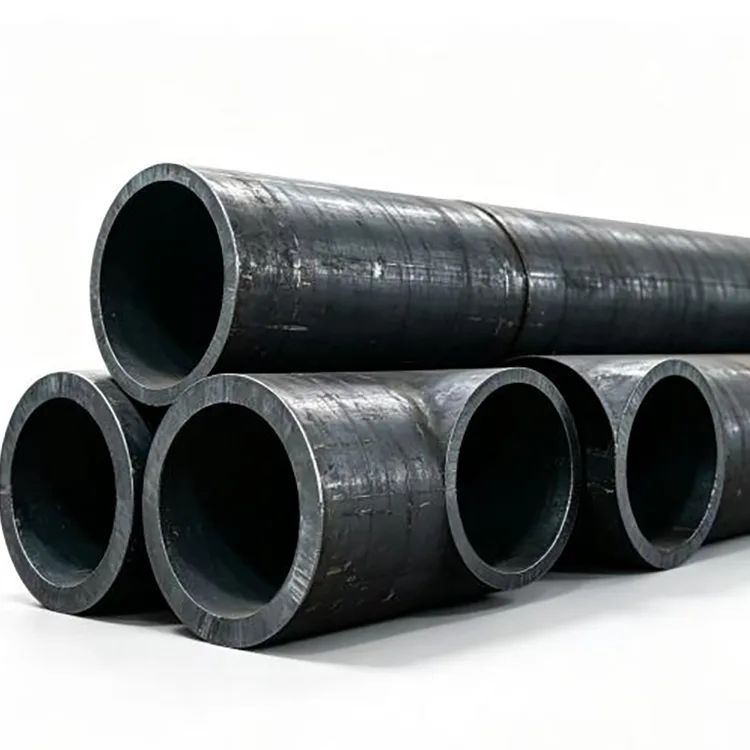

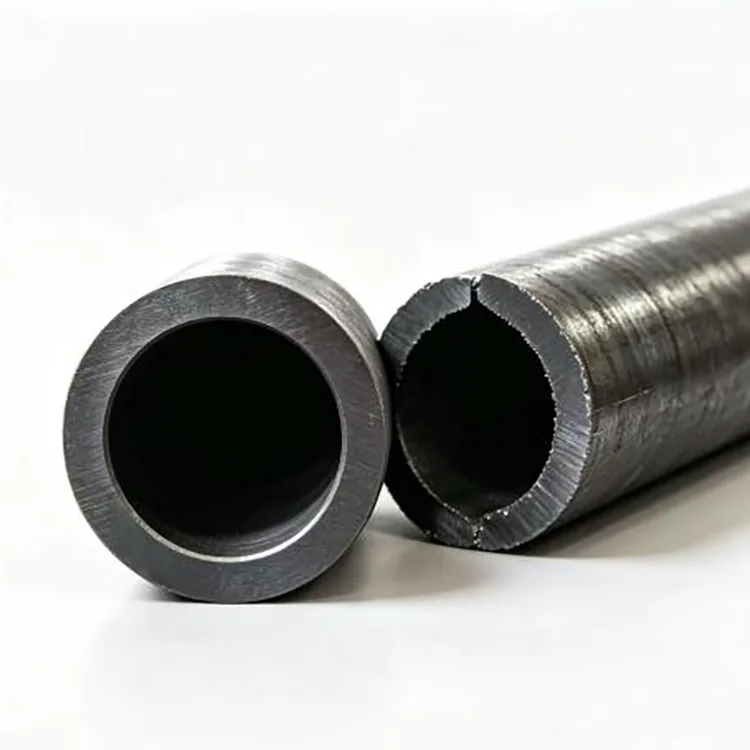

বিজোড় কার্বন ইস্পাত স্ট্রাকচারাল টিউব একটি অনুদৈর্ঘ্য জোড় সীম ছাড়া একটি বিজোড় বিভাগে একটি ইস্পাত বিলেট ভেদ করে এবং রোলিং করে উত্পাদিত হয়। হট রোল্ড টিউবগুলি সাধারণত বৃহত্তর ব্যাস এবং ভারী দেয়ালের জন্য ব্যবহৃত হয়, যখন যন্ত্রের জন্য কাছাকাছি মাত্রিক সহনশীলতা এবং একটি মসৃণ পৃষ্ঠের প্রয়োজন হয় তখন ঠান্ডা টানা টিউবগুলি নির্বাচন করা হয়।
এই পণ্য প্রযোজ্য স্পেসিফিকেশন অধীনে কাঠামোগত এবং যান্ত্রিক অ্যাপ্লিকেশনের জন্য উদ্দেশ্যে করা হয়. জল, তেল, গ্যাস, বাষ্প বা অন্যান্য চাপযুক্ত তরল বহনকারী পাইপলাইনগুলির জন্য, একটি ফ্লুইড-সার্ভিস পাইপ যেমন GB/T 8163 শুধুমাত্র স্ট্রাকচারাল টিউব ব্যবহার না করে নির্দিষ্ট করা উচিত কারণ মাত্রা একই রকম।
|
আইটেম |
বিস্তারিত |
|
স্ট্যান্ডার্ড |
GB/T 8162-2018 |
|
সাধারণ গ্রেড |
20#, 45#, Q355B (16Mn), 27SiMn, 40Cr |
|
উৎপাদন |
গরম ঘূর্ণিত / ঠান্ডা আঁকা |
|
ব্যাস বাইরে |
16-630 মিমি |
|
প্রাচীর বেধ |
2.5-80 মিমি |
|
স্ট্যান্ডার্ড দৈর্ঘ্য |
6 মি / 9 মি / 12 মি |
|
দৈর্ঘ্য বিকল্প |
স্থির দৈর্ঘ্য, দ্বিগুণ দৈর্ঘ্য, কাটিং এবং কাস্টম মাপ |
|
সারফেস |
কালো, পালিশ, আঁকা, হট-ডিপ গ্যালভানাইজড |
|
প্রক্রিয়াকরণ |
কাটিং, বেভেলিং, চেমফারিং, থ্রেডিং, ড্রিলিং এবং অন্যান্য মেশিনিং |
ASTM, EN এবং JIS স্পেসিফিকেশনগুলিও প্রকল্পের প্রয়োজন অনুসারে আলোচনা করা যেতে পারে।
20# সাধারণ কাঠামোগত এবং যান্ত্রিক অ্যাপ্লিকেশনগুলির জন্য একটি সাধারণ পছন্দ যেখানে ভাল মেশিনিবিলিটি এবং ওয়েল্ডিবিলিটি প্রয়োজন।
45# উচ্চতর শক্তি এবং কঠোরতা রয়েছে এবং এটি প্রধানত শ্যাফ্ট, হাতা, ঝোপ এবং অন্যান্য মেশিনযুক্ত যান্ত্রিক অংশগুলির জন্য ব্যবহৃত হয়।
Q355B (16Mn) উচ্চতর কাঠামোগত শক্তির প্রয়োজন, যেমন ভারী যন্ত্রপাতি, প্রকৌশল কাঠামো এবং সমর্থন উপাদানগুলির জন্য উপযুক্ত।
27SiMn এবং 40Cr যান্ত্রিক অংশগুলির জন্য নির্বাচন করা হয়েছে যার জন্য আরও প্রক্রিয়াকরণের সময় উচ্চ শক্তি এবং নির্দিষ্ট কর্মক্ষমতা প্রয়োজন।
লোড, মেশিনিং প্রক্রিয়া, কাজের পরিবেশ এবং চূড়ান্ত উপাদানের প্রয়োজনীয়তা অনুসারে উপাদান নির্বাচন করা উচিত কেবলমাত্র সর্বোচ্চ-শক্তির গ্রেড বেছে নেওয়ার পরিবর্তে।

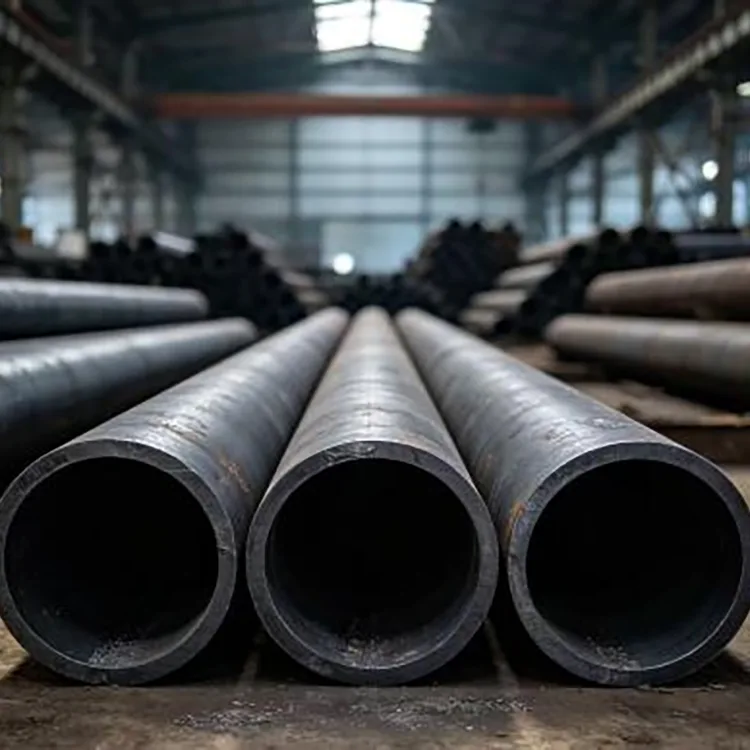

হট রোলড সিমলেস টিউব সাধারণত বড় ব্যাস, ভারী দেয়াল এবং সাধারণ কাঠামোগত কাজের জন্য ব্যবহারিক বিকল্প। এটি উপযুক্ত যেখানে আদর্শ মাত্রিক সহনশীলতা গ্রহণযোগ্য এবং উপাদান খরচ একটি গুরুত্বপূর্ণ বিবেচনা।
কোল্ড টানা বিজোড় টিউব মাত্রিক নির্ভুলতা এবং পৃষ্ঠের অবস্থা উন্নত করতে একটি অতিরিক্ত ঠান্ডা অঙ্কন প্রক্রিয়ার মধ্য দিয়ে যায়। এটি ছোট-ব্যাসের টিউব, নির্ভুল উপাদান, বাঁক, বিরক্তিকর এবং অন্যান্য মেশিনিং অপারেশনের জন্য আরও উপযুক্ত।
একটি স্ট্রাকচারাল ফ্রেমের জন্য, যখন স্ট্যান্ডার্ড হট রোলড টিউব ইতিমধ্যেই ডিজাইনের প্রয়োজনীয়তা পূরণ করে তখন নির্ভুল ঠান্ডা টানা উপাদানের জন্য অর্থ প্রদানে সাধারণত কোনও সুবিধা নেই।

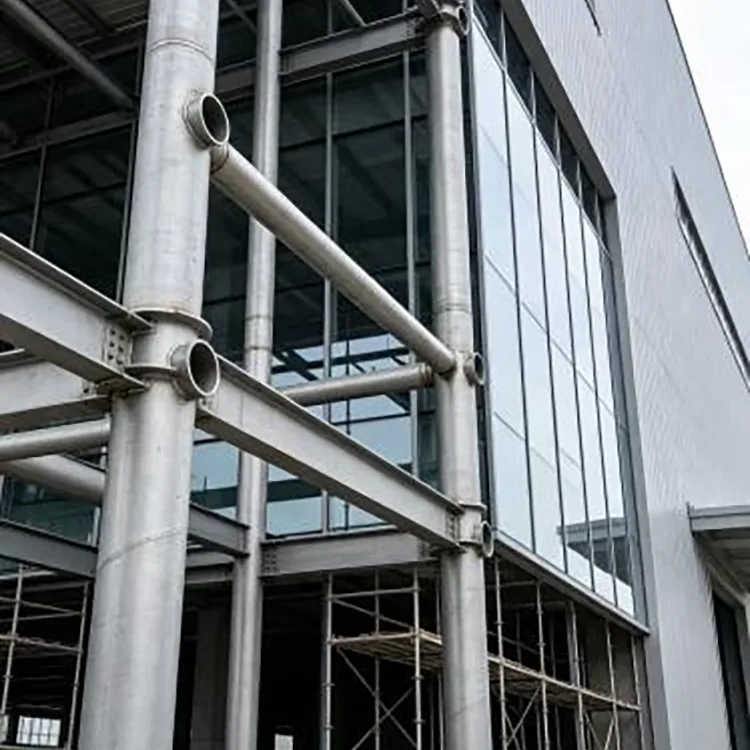

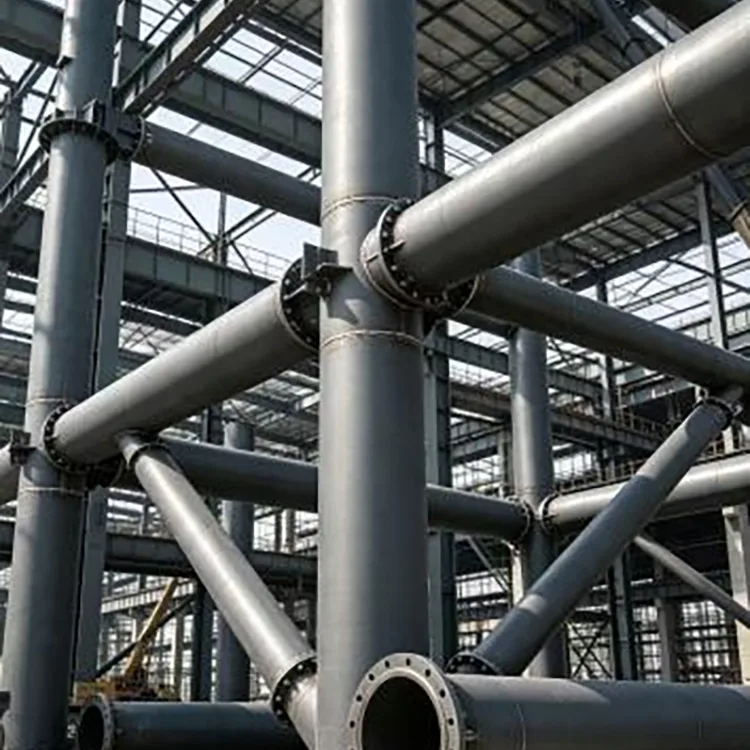

শিল্প ভবন, সমর্থন কলাম, ট্রাস, সেতু সমর্থন, ভিত্তি কাঠামো, সরঞ্জাম প্ল্যাটফর্ম এবং অন্যান্য লোড বহনকারী স্টিলওয়ার্ক।

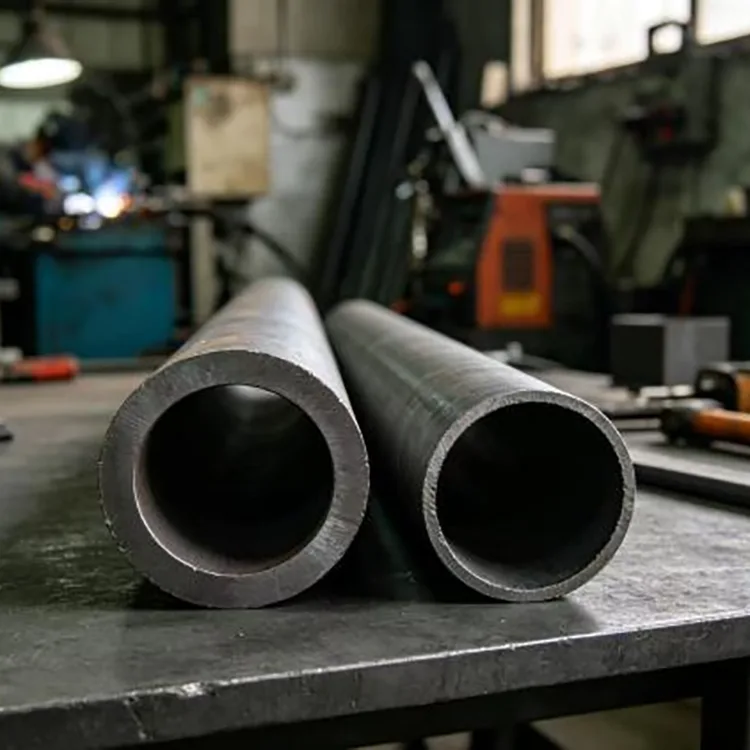

মেশিন ফ্রেম, হাইড্রোলিক সিলিন্ডার ফাঁকা, খাদ হাতা, ঝোপ, খনির সরঞ্জাম উপাদান এবং প্রকৌশল যন্ত্রপাতি অংশ.
উত্তোলনের সরঞ্জাম, কৃষি যন্ত্রপাতি, ভারী যানবাহনের কাঠামো এবং তৈরি করা সহায়ক উপাদান।
সরঞ্জাম সমর্থন, ফটোভোলটাইক কাঠামো, মিউনিসিপাল স্টিলওয়ার্ক, পরিবহন সরঞ্জাম উপাদান, হাতা এবং অন্যান্য গড়া কাঠামো।
সাধারণ কাঠামোগত কাজের জন্য, 20# হট রোলড সিমলেস কার্বন স্টিল স্ট্রাকচারাল টিউব যখন ডিজাইনের লোড এবং প্রযোজ্য মান পূরণ করা হয় তখন প্রায়ই যথেষ্ট।
হাতা এবং নির্ভুল অংশগুলির মতো মেশিনযুক্ত উপাদানগুলির জন্য, 20# বা 45# কোল্ড টানা টিউব আরও ভাল মাত্রিক নিয়ন্ত্রণ এবং পৃষ্ঠের গুণমান সরবরাহ করতে পারে।
যেখানে উচ্চতর কাঠামোগত শক্তি প্রয়োজন, Q355B বিবেচনা করা যেতে পারে। উচ্চ-শক্তির যান্ত্রিক উপাদানগুলির জন্য, অংশের নকশা এবং তাপ চিকিত্সার প্রয়োজনীয়তার উপর নির্ভর করে 27SiMn বা 40Cr আরও উপযুক্ত হতে পারে।
বহিরঙ্গন অ্যাপ্লিকেশনের জন্য, বেস টিউবটি পেইন্টিং বা হট-ডিপ গ্যালভানাইজিং দিয়ে অতিরিক্ত জারা সুরক্ষা প্রদান করতে পারে।
GB/T 8162 হল একটি স্ট্রাকচারাল টিউব স্ট্যান্ডার্ড। এটি চাপ বা তরল পরিষেবার জন্য নির্দিষ্ট পাইপের জন্য কম খরচের বিকল্প হিসাবে নির্বাচন করা উচিত নয়।
জল, তেল, গ্যাস এবং অন্যান্য তরল পরিবহনের জন্য, প্রযোজ্য তরল-পরিষেবা মান ডিজাইনের প্রয়োজনীয়তা থেকে নিশ্চিত হওয়া উচিত। GB/T 8163-2018 হল তরল পরিষেবার জন্য বিজোড় ইস্পাত পাইপের জন্য চীনা মান।
একই নীতি বয়লার, উচ্চ-তাপমাত্রা এবং অন্যান্য বিশেষ-পরিষেবা অ্যাপ্লিকেশনগুলিতে প্রযোজ্য: পাইপের মানকে সরঞ্জাম এবং প্রকল্পের স্পেসিফিকেশন অনুসরণ করা উচিত।
আমরা নির্দিষ্ট দৈর্ঘ্যে টিউব সরবরাহ করতে পারি বা চালানের আগে প্রয়োজনীয় মাত্রায় কাটতে পারি। উপলব্ধ প্রক্রিয়াকরণের মধ্যে রয়েছে এন্ড ফেসিং, চেমফারিং, বেভেলিং, থ্রেডিং, ড্রিলিং, পেইন্টিং, মরিচা অপসারণ এবং হট-ডিপ গ্যালভানাইজিং।
রপ্তানি আদেশের জন্য, টিউবগুলিকে স্টিলের স্ট্র্যাপের সাথে বান্ডিল করা যেতে পারে এবং প্রভাব এবং দূষণের বিরুদ্ধে প্রান্তে সুরক্ষিত করা যেতে পারে। প্যাকিং কন্টেইনার লোডিং, সমুদ্র পরিবহন এবং গন্তব্য প্রয়োজনীয়তার জন্য সামঞ্জস্য করা যেতে পারে।
পরিদর্শনে রাসায়নিক গঠন, যান্ত্রিক বৈশিষ্ট্য, মাত্রিক চেক, পৃষ্ঠ পরিদর্শন এবং নির্বাচিত মান বা ক্রয়ের স্পেসিফিকেশন দ্বারা প্রয়োজনীয় অন্যান্য পরীক্ষা অন্তর্ভুক্ত থাকতে পারে।
প্রকল্পের আদেশের জন্য, পরিদর্শন নথি এবং তৃতীয় পক্ষের পরিদর্শন যেমন SGS, BV বা TÜV প্রয়োজন হলে ব্যবস্থা করা যেতে পারে।
একটি উদ্ধৃতির জন্য, প্রয়োজনীয় মান, উপাদানের গ্রেড, বাইরের ব্যাস, প্রাচীরের বেধ, দৈর্ঘ্য, পরিমাণ এবং প্রক্রিয়াকরণের প্রয়োজনীয়তা প্রদান করুন।
কাস্টমাইজড অর্ডারের জন্য, অঙ্কন বা মাত্রিক সহনশীলতা উপযোগী হয় যখন টিউবটি একটি সমাপ্ত উপাদানে মেশিন করা হবে। মিশ্র-আকারের অর্ডার, ট্রায়ালের পরিমাণ এবং বড় ইঞ্জিনিয়ারিং অর্ডার নিয়েও আলোচনা করা যেতে পারে।
GB/T 8162 কাঠামোগত উদ্দেশ্যে বিজোড় ইস্পাত টিউব কভার করে। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে ইস্পাত কাঠামো, সরঞ্জামের ফ্রেম, যন্ত্রপাতি উপাদান এবং অন্যান্য সাধারণ প্রকৌশল ব্যবহার যেখানে ডিজাইনের জন্য একটি ডেডিকেটেড তরল-পরিষেবা বা বয়লার-টিউব স্পেসিফিকেশন প্রয়োজন হয় না।
বৃহত্তর ব্যাস, ভারী দেয়াল এবং সাধারণ স্ট্রাকচারাল অ্যাপ্লিকেশনের জন্য হট রোলড বেছে নিন যেখানে আদর্শ সহনশীলতা গ্রহণযোগ্য। যখন শক্ত মাত্রা, মসৃণ পৃষ্ঠতল বা আরও ভাল মেশিনিং কর্মক্ষমতা প্রয়োজন তখন ঠান্ডা টানা বেছে নিন।
20# সাধারণত সাধারণ কাঠামোগত এবং যান্ত্রিক কাজের জন্য ব্যবহৃত হয়। 45# উচ্চ-শক্তির মেশিনযুক্ত অংশ যেমন শ্যাফ্ট এবং হাতাগুলির জন্য আরও উপযুক্ত। Q355B সাধারণত বিবেচনা করা হয় যখন উচ্চ কাঠামোগত শক্তি প্রয়োজন হয়। চূড়ান্ত পছন্দ উপাদান নকশা এবং প্রযোজ্য উপাদান স্পেসিফিকেশন অনুসরণ করা উচিত.
আকার উপযুক্ত বলেই নয়। অ্যাপ্লিকেশনটি অবশ্যই প্রযোজ্য তরল-পরিষেবা মান এবং ডিজাইনের প্রয়োজনীয়তা পূরণ করবে। লিকুইড-সার্ভিস অ্যাপ্লিকেশনের জন্য, যেখানে উল্লেখ করা আছে সেখানে GB/T 8163 বিবেচনা করা উচিত।
হ্যাঁ। স্থির-দৈর্ঘ্যের কাটিং, বেভেলিং, চ্যামফেরিং, থ্রেডিং, ড্রিলিং, পেইন্টিং এবং হট-ডিপ গ্যালভানাইজিং অর্ডারের প্রয়োজনীয়তা অনুসারে সাজানো যেতে পারে।
