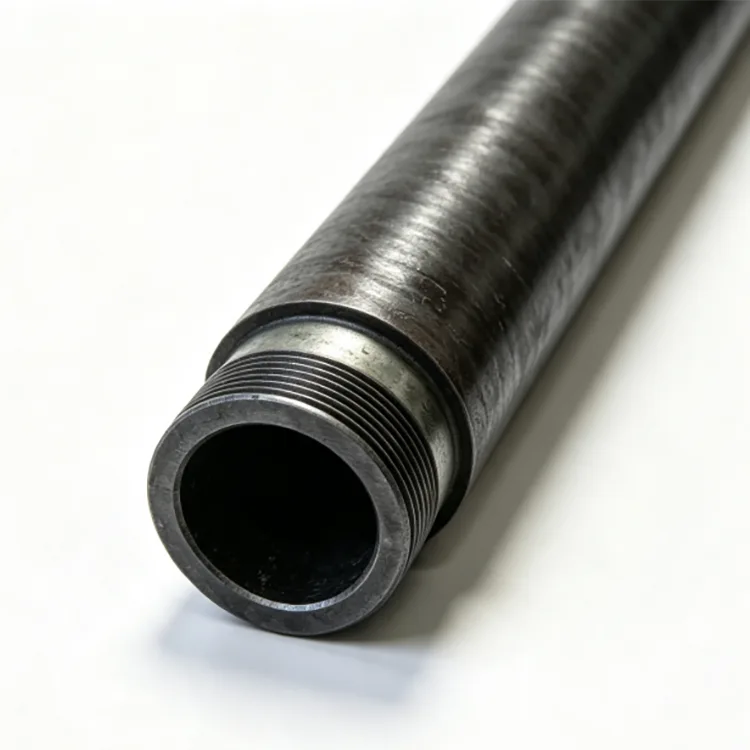

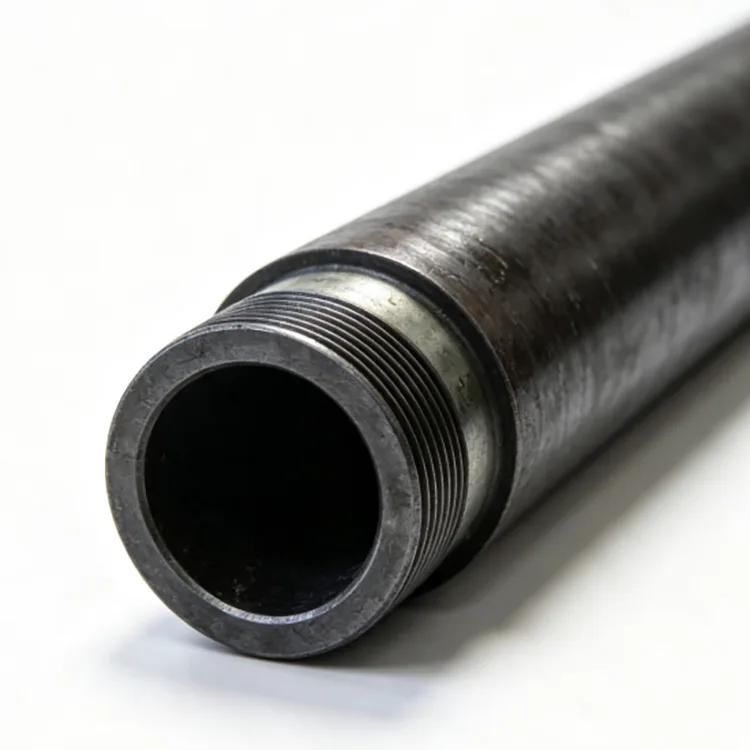

অয়েলফিল্ডের জন্য সীমলেস অয়েল টিউবিং হল সেই পাইপ যার মাধ্যমে উত্পাদিত তরলগুলি পৃষ্ঠে ভ্রমণ করে বা ইনজেকশনযুক্ত তরলগুলি গঠনে প্রবেশ করে। তাই এর নির্বাচন অভ্যন্তরীণ চাপ, তরল গঠন, তাপমাত্রা, ভাল গভীরতা, বারবার ওয়ার্কওভার অপারেশন এবং সংযোগ কার্যকারিতার সাথে ঘনিষ্ঠভাবে সম্পর্কিত।
কেসিংয়ের বিপরীতে, টিউব সাধারণত কূপে স্থায়ীভাবে সিমেন্ট করা হয় না। এটি আবরণের অভ্যন্তরে একটি অপসারণযোগ্য স্ট্রিং গঠন করে এবং রক্ষণাবেক্ষণ, উদ্দীপনা বা ওয়ার্কওভার অপারেশনের সময় টানা হতে পারে।
API স্পেক 5CT পাইপের আকার, প্রাচীরের বেধ, ইস্পাত গ্রেড এবং শেষ ফিনিশ সহ কেসিং এবং টিউবিং কভার করে। বর্তমান API 5CT 11 তম সংস্করণে জুন 2026 এর ইরাটা 3 সহ পরবর্তী সংযোজন এবং ত্রুটি রয়েছে।
চীনা প্রজেক্টের জন্য, GB/T 19830-2023 হল বর্তমান স্ট্যান্ডার্ড যা তেল ও গ্যাস কূপের আবরণ বা টিউবিং হিসাবে ব্যবহৃত ইস্পাত পাইপের জন্য।
|
আইটেম |
সাধারণ সরবরাহ |
|
মান |
API 5CT / GB/T 19830-2023 |
|
গ্রেড |
H40, J55, K55, N80, L80, P110, C90, T95, Q125 এবং অন্যান্য নির্দিষ্ট গ্রেড |
|
ব্যাস বাইরে |
26.7–114.3 মিমি (1.05–4½") |
|
সাধারণ মাপ |
1.9", 2⅜", 2⅞", 3½", 4", 4½" |
|
ম্যানুফ্যাকচারিং |
বিরামহীন |
|
সংযোগ |
NU, EU, IJ এবং নির্দিষ্ট প্রিমিয়াম সংযোগ |
|
দৈর্ঘ্য |
অর্ডারের প্রয়োজনীয়তা অনুযায়ী R1, R2, R3 |
API 5CT বর্তমানে H40, J55, K55, N80, L80, C90, T95, P110 এবং Q125 সহ নন-আপসেট টিউবিং (NU), এক্সটার্নাল আপসেট টিউবিং (EU) এবং ইন্টিগ্রেল জয়েন্ট টিউবিং (IJ) এর মতো টিউবিং সংযোগ সহ গ্রেড তালিকাভুক্ত করে।
H40 নির্দিষ্ট লো-লোড, অগভীর-ওয়েল অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে যেখানে এর নিম্ন শক্তি যথেষ্ট।
J55 এবং K55 সাধারণত প্রচলিত কূপের জন্য নির্দিষ্ট করা হয়। এগুলি প্রায়শই নির্বাচিত হয় যেখানে কূপের উচ্চ-শক্তির গ্রেডের প্রয়োজন হয় না।
N80 আরও চাহিদাপূর্ণ প্রচলিত পরিষেবার জন্য একটি উচ্চ শক্তির স্তর প্রদান করে, কিন্তু একটি উচ্চতর গ্রেড এটিকে স্বয়ংক্রিয়ভাবে টক পরিবেশের জন্য উপযুক্ত করে তোলে না।
L80 সাধারণত নির্বাচিত হয় যেখানে নিয়ন্ত্রিত উপাদান বৈশিষ্ট্য এবং টক-পরিষেবা প্রয়োজনীয়তা নির্দিষ্ট করা হয়। সঠিক L80 প্রকারটি অর্ডারে উল্লেখ করা উচিত।
P110 ব্যবহার করা হয় যেখানে উচ্চতর শক্তির প্রয়োজন হয়, যার মধ্যে গভীর কূপ এবং চাহিদাযুক্ত উত্পাদন বা উদ্দীপনা শর্তগুলি অন্তর্ভুক্ত।
C90 এবং T95 উচ্চ-শক্তির অ্যাপ্লিকেশনের জন্য নির্বাচন করা যেতে পারে যেখানে ভাল ডিজাইনের জন্য প্রাসঙ্গিক টক-পরিষেবা কর্মক্ষমতাও প্রয়োজন।
ইস্পাত গ্রেড প্রকৃত কূপ নকশা থেকে নির্বাচন করা উচিত শুধুমাত্র গভীরতাকে নির্ধারক ফ্যাক্টর হিসাবে ব্যবহার না করে।
একটি প্রচলিত অগভীর বা মাঝারি-গভীর মিষ্টি কূপের জন্য, J55 বা K55 শক্তি এবং খরচের মধ্যে একটি ব্যবহারিক ভারসাম্য প্রদান করতে পারে।
যখন ভাল গভীরতা, অক্ষীয় লোড, চাপ বা উদ্দীপনা লোড বৃদ্ধি পায়, তখন কেসিং এবং টিউবিংয়ের নকশা অনুসারে N80 বা P110 বিবেচনা করা যেতে পারে।
H₂S-যুক্ত কূপগুলির জন্য, টক-পরিষেবার অবস্থার জন্য বিশেষভাবে টিউবিং নির্বাচন করা আবশ্যক। গ্রেড, কঠোরতা, তাপ চিকিত্সা এবং পরিবেশগত প্রয়োজনীয়তা সব গুরুত্বপূর্ণ। API 5CT-তে চাহিদাপূর্ণ পরিষেবাতে ব্যবহৃত বিভিন্ন গ্রেডের জন্য নির্দিষ্ট প্রয়োজনীয়তা রয়েছে; অতএব, কেবলমাত্র একটি উচ্চ-শক্তির গ্রেড নির্বাচন করা একটি পর্যাপ্ত টক-পরিষেবা যোগ্যতা নয়।
CO₂ এবং ক্লোরাইড সমৃদ্ধ পরিবেশের জন্য, ভাল-তরল অবস্থার প্রয়োজনে L80 13Cr-এর মতো জারা-প্রতিরোধী টিউবিং বিবেচনা করা যেতে পারে। এপিআই কেসিং এবং টিউবিং হিসাবে ব্যবহৃত জারা-প্রতিরোধী খাদ বিজোড় পণ্যগুলির জন্য একটি পৃথক স্পেসিফিকেশন বজায় রাখে।
টিউব সংযোগ লোড স্থানান্তর, সিলিং এবং বারবার চলমান এবং টানা অপারেশন সহ্য করার ক্ষমতাকে প্রভাবিত করে।
NU নন-আপসেট টিউবিংয়ের একটি নন-আপসেট টিউব প্রান্ত রয়েছে এবং এটি সাধারণত প্রচলিত কূপের জন্য ব্যবহৃত হয় যেখানে সংযোগের কার্যকারিতা যথেষ্ট।
EU বাহ্যিক বিপর্যস্ত টিউবিং সংযোগ বিভাগ বৃদ্ধি করে এবং যখন উচ্চ প্রসার্য ক্ষমতা প্রয়োজন হয় তখন সাধারণত নির্বাচন করা হয়।
প্রিমিয়াম সংযোগগুলি ব্যবহার করা হয় যখন কূপের জন্য বর্ধিত গ্যাস সিলিং, বারবার লোড করার জন্য বৃহত্তর প্রতিরোধ বা আরও বেশি চাপ এবং তাপমাত্রার কার্যক্ষমতার প্রয়োজন হয়। জেনেরিক পণ্যের বিবরণ হিসাবে মালিকানা সংযোগের নাম ব্যবহার না করে প্রকল্পের দ্বারা সঠিক সংযোগটি নির্দিষ্ট করা উচিত।
অয়েলফিল্ড উৎপাদন রুটের জন্য একটি সাধারণ সীমলেস অয়েল টিউবিংয়ের মধ্যে রয়েছে স্টিল বিলেট তৈরি, গরম করা, ছিদ্র করা, হট রোলিং, সাইজিং, কুলিং, সোজা করা, কাটিং, প্রয়োজনে তাপ চিকিত্সা, থ্রেড মেশিনিং এবং চূড়ান্ত পরিদর্শন।
থ্রেড প্রক্রিয়াকরণ বিশেষভাবে গুরুত্বপূর্ণ কারণ পরিষেবার সময় টিউবিং বারবার তৈরি হয় এবং ভেঙে যায়। থ্রেড মাত্রা, কাপলিং ফিট, শেষ অবস্থা এবং গেজিং তাই নির্দিষ্ট মান পূরণ করতে হবে।
পরিদর্শন প্রয়োজনীয়তা গ্রেড, পণ্য স্পেসিফিকেশন এবং ক্রয় আদেশ উপর নির্ভর করে। এর মধ্যে রাসায়নিক গঠন, প্রসার্য বৈশিষ্ট্য, কঠোরতা, মাত্রিক পরিদর্শন, ড্রিফট টেস্টিং, হাইড্রোস্ট্যাটিক পরীক্ষা এবং অ-ধ্বংসাত্মক পরীক্ষা অন্তর্ভুক্ত থাকতে পারে।
থ্রেডেড টিউবিংয়ের জন্য, থ্রেড পরিদর্শন এবং গেজ নিয়ন্ত্রণও গুরুত্বপূর্ণ। পরিদর্শন রেকর্ড এবং তৃতীয় পক্ষের পরিদর্শন প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে।
টিউবিং এবং কেসিং উভয়ই একই কূপে ব্যবহৃত হয় তবে ভিন্ন কাজ করে।
কেসিং ওয়েলবোর সমর্থন এবং গঠন বিচ্ছিন্নতা প্রদান করে এবং সাধারণত জায়গায় সিমেন্ট করা হয়। কেসিংয়ের ভিতরে টিউবিং ইনস্টল করা হয় এবং উত্পাদিত বা ইনজেকশনযুক্ত তরলগুলির জন্য প্রবাহের পথ সরবরাহ করে। ওয়ার্কওভার অপারেশনের সময় টিউবিং পুনরুদ্ধার করা যেতে পারে।
কারণ তাদের বাইরের ব্যাস, লোড, সংযোগ এবং নকশা ফাংশন ভিন্ন, কেসিং এবং টিউবিং বিনিময়যোগ্য নয়।
উত্পাদন অঞ্চল থেকে পৃষ্ঠের দিকে অপরিশোধিত তেল এবং সংশ্লিষ্ট গ্যাস বহন করতে ব্যবহৃত হয়।
চাপ, তাপমাত্রা, গ্যাস রচনা এবং সংযোগ sealing প্রয়োজনীয়তা মনোযোগ দিয়ে নির্বাচিত.
ইনজেকশন স্ট্রিংগুলির জন্য ব্যবহৃত হয় যেখানে টিউবিং উপাদান এবং সংযোগ ইনজেকশনের জলের গুণমান এবং অপারেটিং অবস্থার সাথে মেলে।
টিউব নির্বাচন বারবার চালানো, টানা, চাপ সাইক্লিং এবং উদ্দীপনা লোড বিবেচনা করা প্রয়োজন।
অক্ষীয় লোড, বাকলিং, টেনে আনা, সংযোগ কার্যক্ষমতা এবং চাপের অবস্থার জন্য আরও মনোযোগ প্রয়োজন।
কেসিং এবং টিউবিং প্রোগ্রাম অনুযায়ী API পরিসরের দৈর্ঘ্য নির্বাচন করা যেতে পারে। R2 ব্যাপকভাবে স্ট্যান্ডার্ড টিউবিং অর্ডারের জন্য ব্যবহৃত হয়, যেখানে আর 3 জয়েন্টগুলি যেখানে ভাল ডিজাইন এবং পরিচালনার শর্তগুলি অনুমতি দেয় সেখানে বিবেচনা করা যেতে পারে।

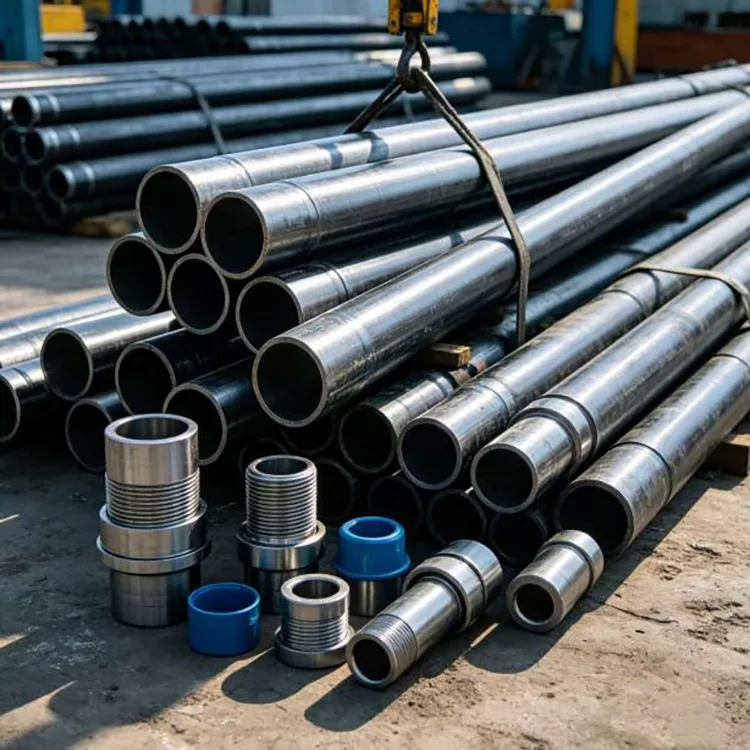

টিউবিং প্লেইন এন্ড বা থ্রেডেড এবং নির্দিষ্ট সংযোগ অনুযায়ী সংযুক্ত করা যেতে পারে। থ্রেড প্রোটেক্টর এবং উপযুক্ত বান্ডলিং পরিবহন এবং স্টোরেজের জন্য উপলব্ধ।
উদ্ধৃতির জন্য, টিউবিংয়ের মান, গ্রেড, নামমাত্র বাইরের ব্যাস, প্রাচীরের বেধ বা ওজন উপাধি, সংযোগের ধরন, দৈর্ঘ্যের পরিসীমা, পরিমাণ এবং পরিষেবার শর্তগুলি প্রদান করুন।
টক বা ক্ষয়কারী কূপের জন্য, যেখানে পাওয়া যায় সেখানে H₂S, CO₂, ক্লোরাইড, তাপমাত্রা এবং চাপের তথ্যও প্রদান করুন। এটি একা গভীরতার দ্বারা নির্বাচন করার পরিবর্তে প্রকৃত অপারেটিং পরিবেশের বিরুদ্ধে উপাদান এবং সংযোগ পরীক্ষা করার অনুমতি দেয়।
কেসিং হল বাইরের ওয়েলবোর সাপোর্ট এবং ফর্মেশন-আইসোলেশন পাইপ, সাধারণত জায়গায় সিমেন্ট করা হয়। কেসিংয়ের ভিতরে টিউবিং ইনস্টল করা হয় এবং উত্পাদিত বা ইনজেকশনযুক্ত তরল বহন করে। ওয়ার্কওভার অপারেশনের সময় টিউবিং বের করা যেতে পারে।
নং API 5CT সীমলেস এবং ইলেকট্রিক-ওয়েল্ডেড কেসিং বা টিউবিং পণ্য উভয়ই কভার করে। যখন বিজোড় টিউবিংয়ের প্রয়োজন হয়, তখন ক্রয়ের স্পেসিফিকেশনে ম্যানুফ্যাকচারিং টাইপ স্পষ্টভাবে উল্লেখ করা উচিত।
NU টিউবিংয়ের একটি নন-আপসেট সংযোগ রয়েছে এবং এটি সাধারণত প্রচলিত অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয় যেখানে সংযোগের ক্ষমতা পর্যাপ্ত। ইইউ টিউবিংয়ের একটি বাহ্যিকভাবে বিপর্যস্ত শেষ রয়েছে এবং বৃহত্তর প্রসার্য ক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য একটি বৃহত্তর সংযোগ বিভাগ সরবরাহ করে। API 5CT NU এবং EU টিউব সংযোগ উভয়কেই স্বীকৃতি দেয়।
শুধুমাত্র শক্তি থেকে টক-পরিষেবার উপযুক্ততা নির্ধারণ করবেন না। H₂S পরিষেবার জন্য নির্দিষ্ট গ্রেড, তাপ চিকিত্সা, কঠোরতা এবং পরিবেশগত অবস্থা পরীক্ষা করা প্রয়োজন। টিউবিং প্রযোজ্য টক-পরিষেবা প্রয়োজনীয়তা আদেশ করা উচিত.
প্রাথমিক তথ্যের মধ্যে রয়েছে টিউবিংয়ের আকার, দেয়ালের বেধ বা ওজন, ইস্পাত গ্রেড, সংযোগ, দৈর্ঘ্য এবং পরিমাণ। সঠিক প্রকৌশল নির্বাচনের জন্য, ভাল গভীরতা, চাপ, তাপমাত্রা এবং তরল গঠনও প্রদান করা উচিত।
হ্যাঁ। টিউবিং নির্দিষ্ট API সংযোগ যেমন NU, EU বা IJ, সেইসাথে প্রকল্প-নির্দিষ্ট প্রিমিয়াম সংযোগ যেখানে প্রযোজ্য সেখানে সরবরাহ করা যেতে পারে।
